Igor, делается это так: рисуете части своей машины в райно (схематично), главное основные размеры и позиции соблюсти. Если у вас 4-х осевая, то надо нарисовать поворотку (вернее то, куда зажимаете заготовку, например патрон) и шпиндель в держателе. Перевести их в Mesh с большими полигонами, (200-300Кб файлы) и назвать "A_Table.stl" и "Head.stl"
Затем берём эти файлы и идём в папку Documents/madCAM/Machine Simulator/Default/Machine_mm/дальше скорее всего папка "1" для
4х осевика и заменяем оригинальные файлы. Вот и всё.

Сергей, здесь практикуется "разделение труда" Литьё отдаём делать литейщикам, они это сделают профессиональнее по-любому.
Когда я говорю о своих предпочтениях, как заливать металл - имею ввиду расположение и форму литника. Но, надо сказать, что с платиной и они головную боль имеют несмотря на наличие крутых машин, всех возможных материалов и огромного опыта.

Есть такой вариант.

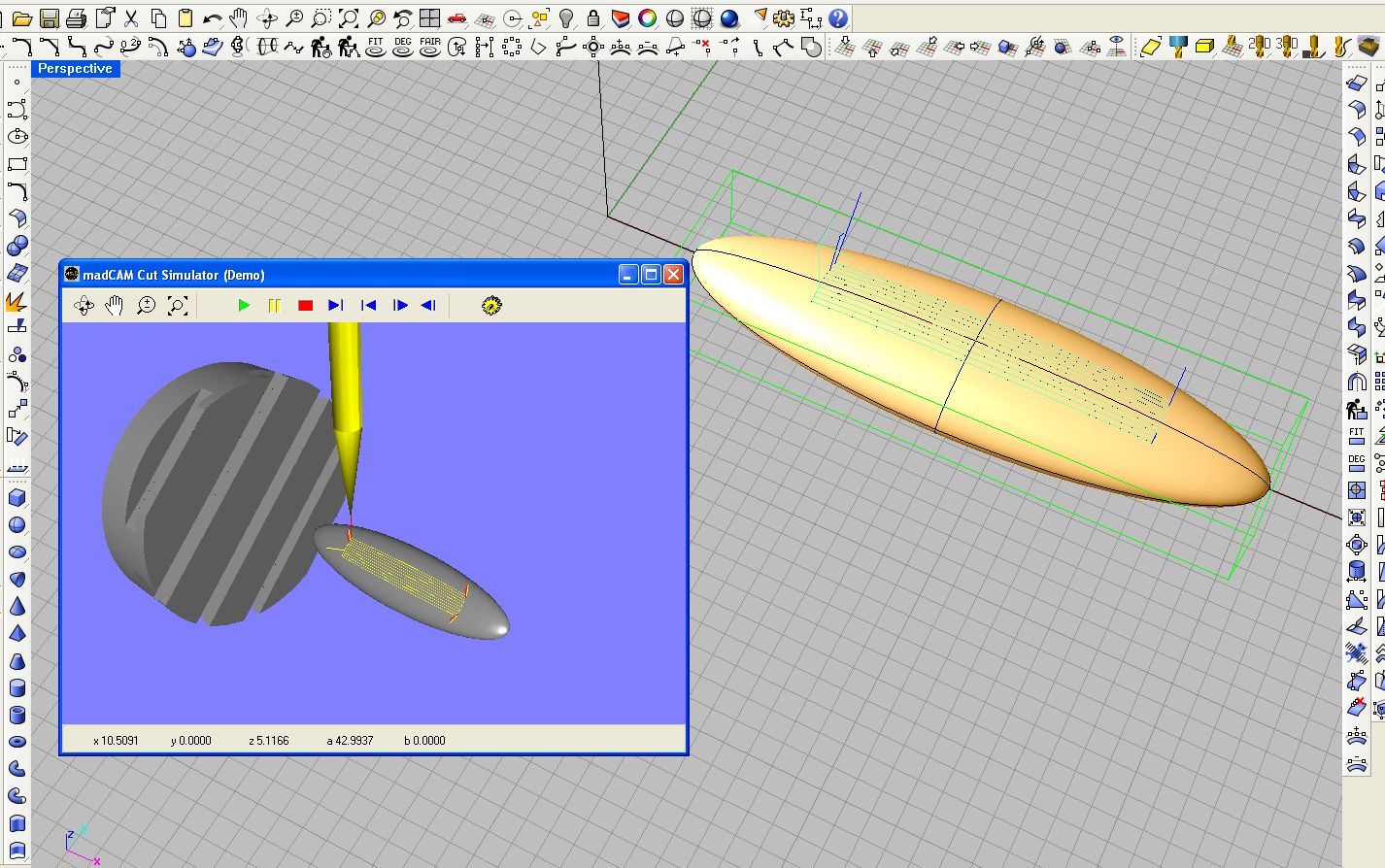

Создается круговой массив, из траектории ( инструмент Rhino),
Затем этот массив выделяется, и жмется в панели MaDCAM кнопочка Select toolpath group to repair.
Все траектории автоматически задействуются.

да, МК развивается помаленьку, спасибо.

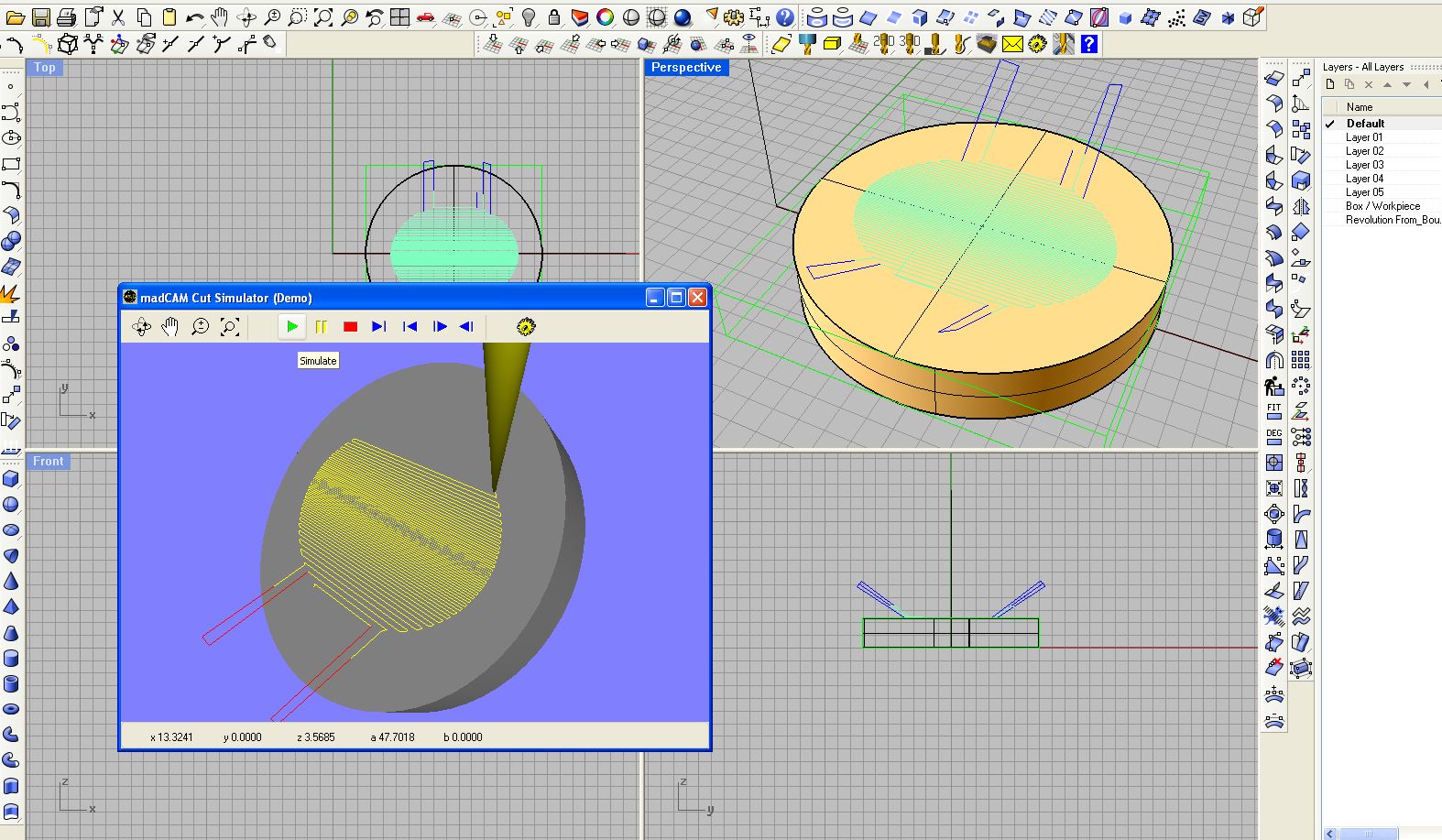

С помощью этой кнопки можно редактировать траектории.
Берем траекторию, разгруппировываем, выделяем ее и режем как надо.
Не нужное удаляем.
Нужное сгруппировываем, выделяем и жмем на кнопку.
Получаем отредактированную траекторию.

очень даже интересно!
по-моему никакая другая прога неспособна на подобные фортели?
я подозревал, что швед непростой дядя

так если следовать этой логике - в МК можно любую линию (curve) превратить в УП? надо попробовать...

В прямую, не получится.
Так как она начинает искать точки входа и циклица.
Но есть стратегия в Along Curves.
Можно нарисовать вектора, размножить их, и спроецировать на поверхность и отработать с помощью этой стратегии.







Zeefly, я сразу не заметил, что есть отдельная тема по МК и влез в твою.
Я просто хочу изучить МК, и мне нужны вопросы.
Если я путаюсь тут, можно попросить модератора перенести мои сообщения в общую тему по MK.

да, я-уж попробовал...

точно, ветка отклонилась от темы слегка, надо в МК переезжать.

ух-ты, на "синем" присутствует AI! только подумал, а оно и случилось ))

....нет..не случилось, похоже надо искупаться сбегать, не проснулся ещё...

Raims, много писал, что он в программе сделал кучу изменений и усовершенствований.
Я хотел узнать, что именно он сделал, в результате мы там на черном (теперь на белом) переругались.
Я остался халявщиком и тролем, а Raimsa с Dmiri забаняли на неделю.
Видимо я так и не узнаю, что он там чудесного в программе сотворил.

поговорил с раймсом только-что. на самом деле надо выразить ему благодарность с занесением
дело в следующем: МК изначально создан иоакимом для своих спец. нужд и обсчитывать наши маленькие "штучки" был не совсем пригоден. потом дима с nscnc и раймс решили с ним работать и швед стал спрашивать, что-же нашему брату ювелиру нужно. как раймс мне сказал за пару лет ему было прислано более 15 разных версий программы со всякими улучшениями и т.д. и он их все тестировал, накапывал баги, ошибки в просчётах, задержки и т.п., затем сам неоднократно ездил в швецию, разговаривал с "самим" и искали вместе решений, что-бы МК стал для нас удобен. таким образом nscnc имеет специально для них подправленную версию программы, которая и предлагается покупателям станков.
