вот примерно этапы работы для внешней части кольца:

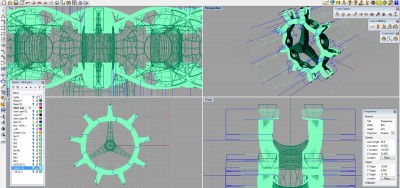

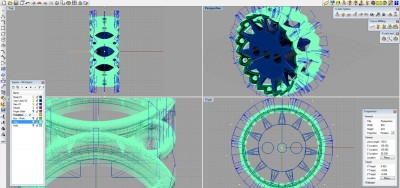

1. подготовка со всеми кривыми

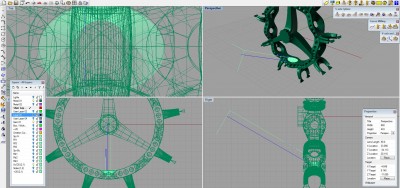

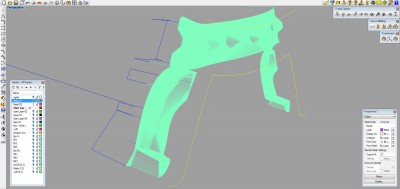

2. резка суппорта. здесь видна вспомог. плоскость (плоскость для регулировки глубины резки)

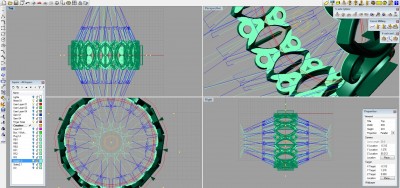

3. выравнивание отверстий

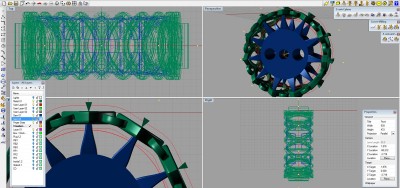

4. резка внутри (считается один сегмент, потом УП копируется 11 раз по-кругу и всё копируется на другую сторону)
5. резка сторон (аналогично)
6. обрезка по внешнему контуру
7. теперь круговая 1 (так-же расчёт лишь одного сегмента)
8. круговая 2

Вот спасибо!!!!
Всегда интересно посмотреть как работает мастер!

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

всегда приятно поделиться опытом. однако ещё больше люблю учиться.

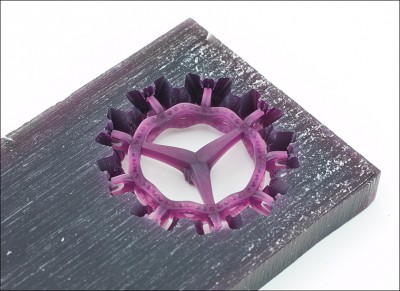

вот ещё по теме кольца с овальными камнями: свежая выпечка

здесь стратегии, если не надоел ещё

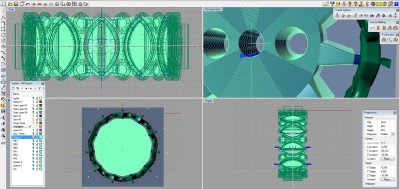

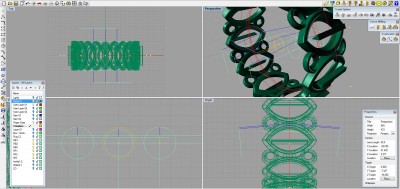

1. подготовка
2. резка литника с двух сторон и удаление пустых сегментов с 5ти-оской, чтобы внутренняя пов-ть шинки была плоской

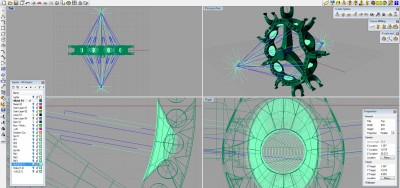

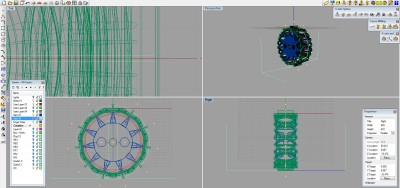

3. расчёт одного сегмента подрезки
4. размножение его по кругу и на вторую сторону

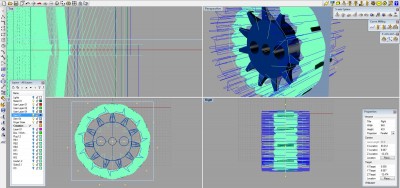

5. по этим двум кривым расчёт сегмента стороны
6. размножение

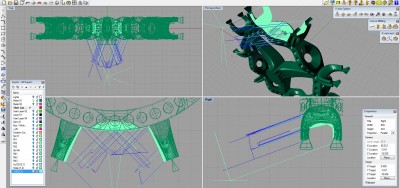

7. это два заморочных сегмента (+-20град по одной оси и -115град по другой)

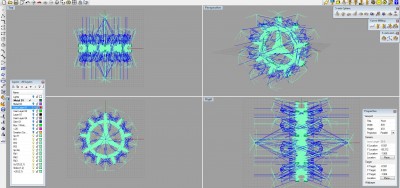

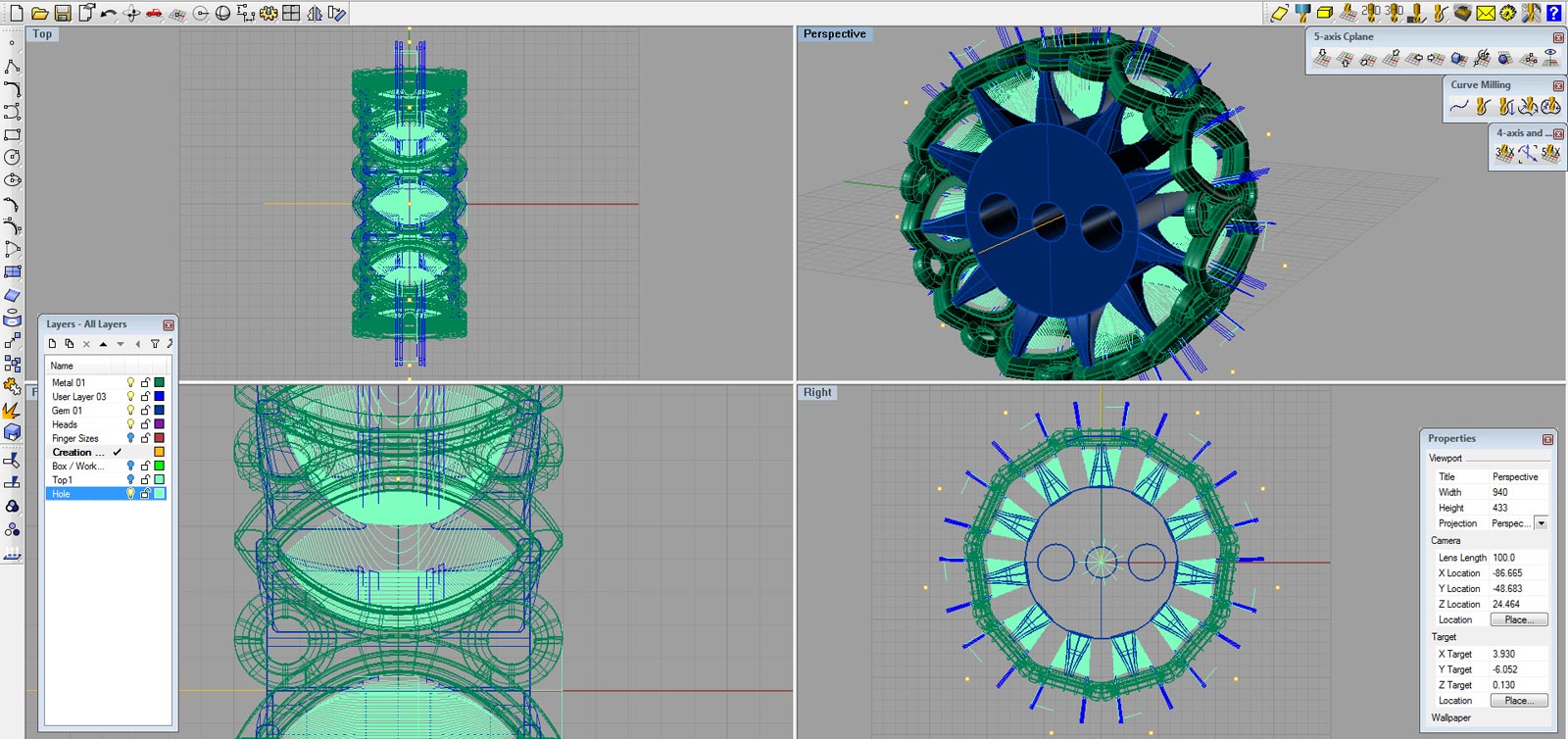

8. ну и вся паутина наконец. (как говорит мой знакомый поляк - то есть ежик:))

!!Реально крут-о- !!

Hovk

А центральная поддержка в форме пацифика с цветуечком чем-то обусловлена ?
Потом как-то дорабатываете токарником, или это просто исторически так вышло ?

_________________
хороший боцман любой обмер совершает веслом.

это литник такой, а цветуёчик случился т.к. нарисовал один элемент, повернул его 3 раза, так и вышло. Здесь проще литник изнутри потом срезать и вычистить да и металл я предпочитаю заливать через более "толстые" части, особенно платину.

[quote="zeefly"][/quote]
Здраствуйте, Вы где то писали, что в MadCam есть такая функция......можно в симуляции увидеть как будет вести себя модель станка. Т.есть.....я так понял построить модель станка в рино и эта модель будет участвовать в просмотре симуляии!
А где такая функция, подскажтие пожалуйста.
Я пока не увидел, где это. Пробую демо версию.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Уважаемый zeefly, вы можете описать свою технологию литья платиновых изделий?
Скорее всего в разделе "Литьё". Думаю, что это будет многим интересно.
