 Заголовок сообщения: Нониус для установки 0 по Y
Номер сообщения:#1  Сообщение Добавлено: 22 окт 2012, 17:21
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.

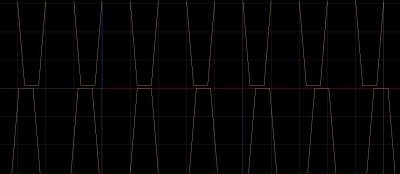

Код:
g0g17g40g49g90
g71
S16000M3
T1
G0X10.000Y0.000
G0X2.000Y0.000Z50.000 A0.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y1
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y2
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y3.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y4
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y5
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y6.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y7.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y8
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y9
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y10
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y11
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-1.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-2.001
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-3.001
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-4.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-5.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-6.001
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-7.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-8.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-9.001
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-10.001
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-11.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X10.000Y0.000Z30.000
G0Z50.000
G0X10.000Y0.000
g0A180
G0X10.000Y0.000
G0X2.000Y0.000Z4.000
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y1.009
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y2.020
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y3.029
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y4.040
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y5.049
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y6.060
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y7.069
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y8.080
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y9.089
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y10.100
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y11.110
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-1.011
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-2.020
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-3.031
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-4.040
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-5.051
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-6.060
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-7.071
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-8.080
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-9.090
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-10.100
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X2.000Y-11.110
G1Z0.000F600.0
G1X0.000F400.0
G0Z4.000
G0X10.000Y0.000Z30.000
G0Z50.000
G0X10.000Y0.000
M05
M30

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#2  Сообщение Добавлено: 22 окт 2012, 17:21
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Любезно предоставлено Сергеем Фокиным, как я понял сделано Л.Князевым для юстировки Стрижа.

Логика и способ работы на мой взгляд ясны невооруженным взглядом.

Использование на свой страх и риск.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#3  Сообщение Добавлено: 22 окт 2012, 17:24
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Он-же в виде rar-файла


Вложения:
нониус.rar [348 байт]
Скачиваний: 608

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Volodja81
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#4  Сообщение Добавлено: 15 фев 2013, 16:40
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Можно ли попросить выложить фото правильно сделанных запилов по данному нониусу!
Вернуться к началу
 Профиль

666315
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#5  Сообщение Добавлено: 25 апр 2014, 08:15
Не в сети

Зарегистрирован: 29 мар 2014, 01:21
Сообщения: 13
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Господа, подскажите как определять корректировку после нанесения засечек? А то нониус есть, а как пользоваться непонятно.
Вернуться к началу
 Профиль

Korobtsov
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#6  Сообщение Добавлено: 26 апр 2014, 00:34
Не в сети
Аватара пользователя

Зарегистрирован: 18 мар 2012, 00:38
Сообщения: 201
Откуда: KZ
Благодарил (а): 28 раз.
Поблагодарили: 23 раз.
666315 писал(а):
Господа, подскажите как определять корректировку после нанесения засечек? А то нониус есть, а как пользоваться непонятно.

Это как нониус на колумбике, на сколько делений отклонился , настолько и поправку вносить.
Вернуться к началу
 Профиль

Лёха
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#7  Сообщение Добавлено: 26 апр 2014, 21:09
Не в сети

Зарегистрирован: 04 июн 2013, 18:38
Сообщения: 132
Благодарил (а): 1 раз.
Поблагодарили: 11 раз.
Это не как на колумбике. Это сначала несхождение нужно поделить пополам. И тогда уже вносить поправку.
Вернуться к началу
 Профиль

modeco
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#8  Сообщение Добавлено: 13 ноя 2014, 13:23
Не в сети

Зарегистрирован: 01 дек 2013, 23:34
Сообщения: 19
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Как правильно вносить коррекцию по этому нониусу?

У меня, к примеру, совпал третий зарез слева. Что дальше с этим делать?

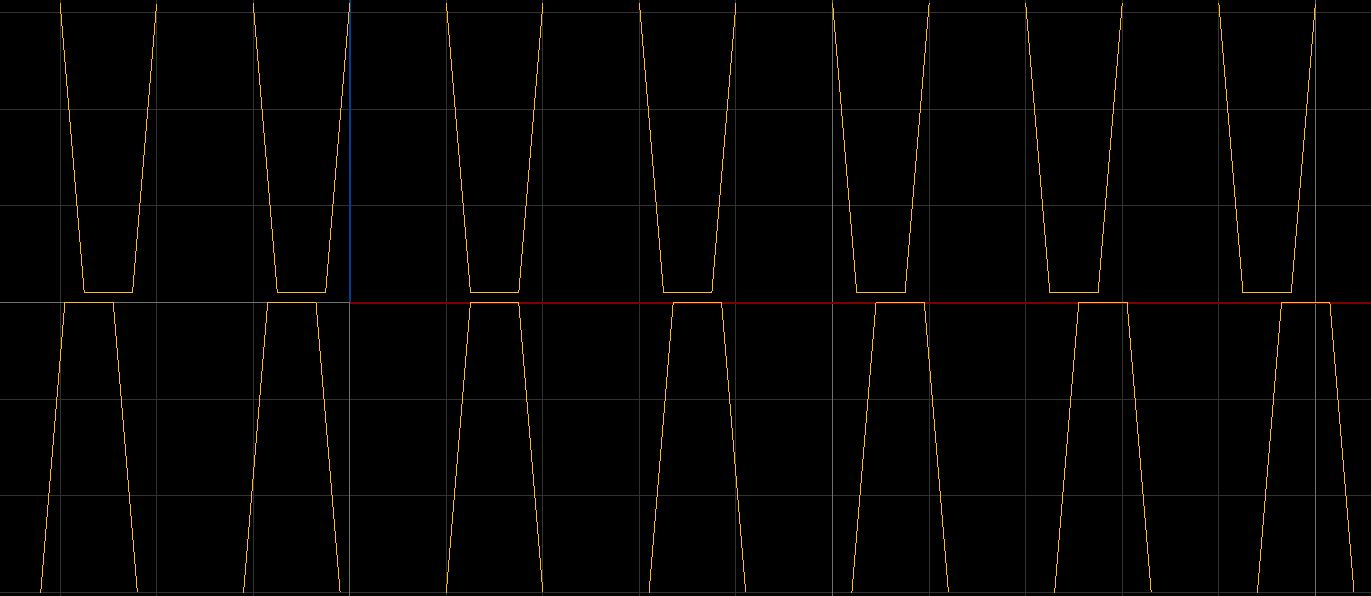

Вложения:
нониус.JPG [ 75.34 КБ | Просмотров: 4861 ]
Вернуться к началу
 Профиль

Aleksandr-kazan
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#9  Сообщение Добавлено: 13 ноя 2014, 15:22
Не в сети

Зарегистрирован: 15 дек 2012, 15:10
Сообщения: 166
Откуда: Казань
Благодарил (а): 4 раз.
Поблагодарили: 2 раз.
modeco писал(а):
Как правильно вносить коррекцию по этому нониусу?

У меня, к примеру, совпал третий зарез слева. Что дальше с этим делать?


Присоединяюсь к вопросу. Объясните пожалуйста кто-нить доступно, а то зет отрегулировал, а вот с У проблема.

_________________
Всякое полузнанье хуже всякого незнанья.


Вернуться к началу
 Профиль

Karat
 Заголовок сообщения: Re: Нониус для установки 0 по Y
Номер сообщения:#10  Сообщение Добавлено: 13 ноя 2014, 16:04
Не в сети
Аватара пользователя

Зарегистрирован: 08 фев 2012, 20:59
Сообщения: 165
Благодарил (а): 11 раз.
Поблагодарили: 6 раз.
modeco писал(а):
Как правильно вносить коррекцию по этому нониусу?

У меня, к примеру, совпал третий зарез слева. Что дальше с этим делать?

Есть такая формула n-зареза умножаем на шаг отклонения по Y. В данном случае на 0,01. И делим на два. Получается число вносимой погрешности. Если зарезы справа, то вносим в плюс, если влево - в минус.
3*0,01/2=0,015 в вашем случае. Выставляете Y =+0.015 и обнуляете.


За это сообщение автора Karat поблагодарил: davids161 (17 май 2016, 09:05)
