СТАНКИ ДЛЯ ЮВЕЛИРОВ предназначенные для алмазной гравировки изделий.
Принимаем заказы на изготовление станков и нестандартного оборудования исходя из особенностей Вашего производства.
г.ТАГАНРОГ
Дмитрий
тел. 89085089155

Мы не работаем непосредственно с изделиями, только изготовляем станки. Данные с производств, которые их эксплуатируют такие:

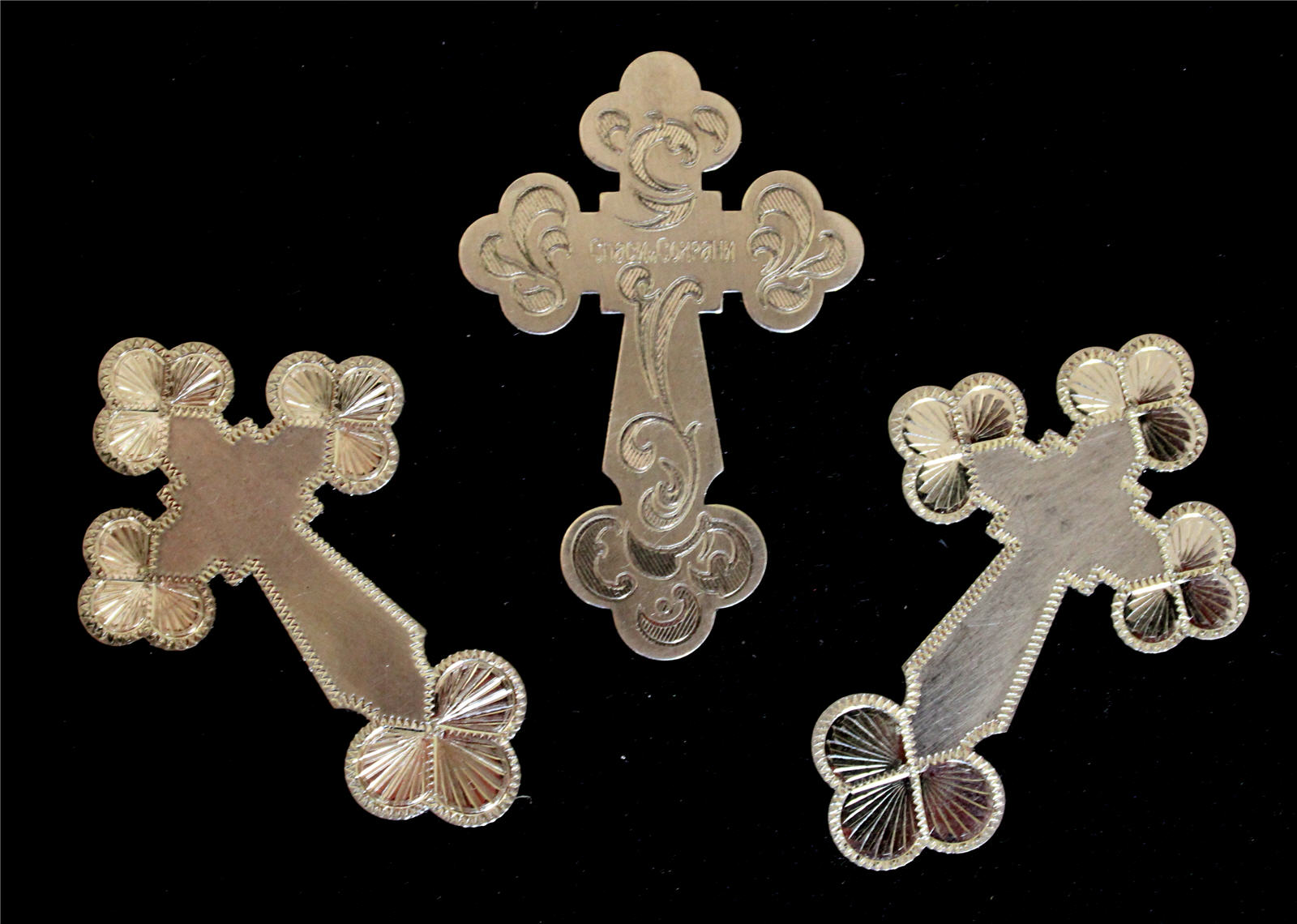

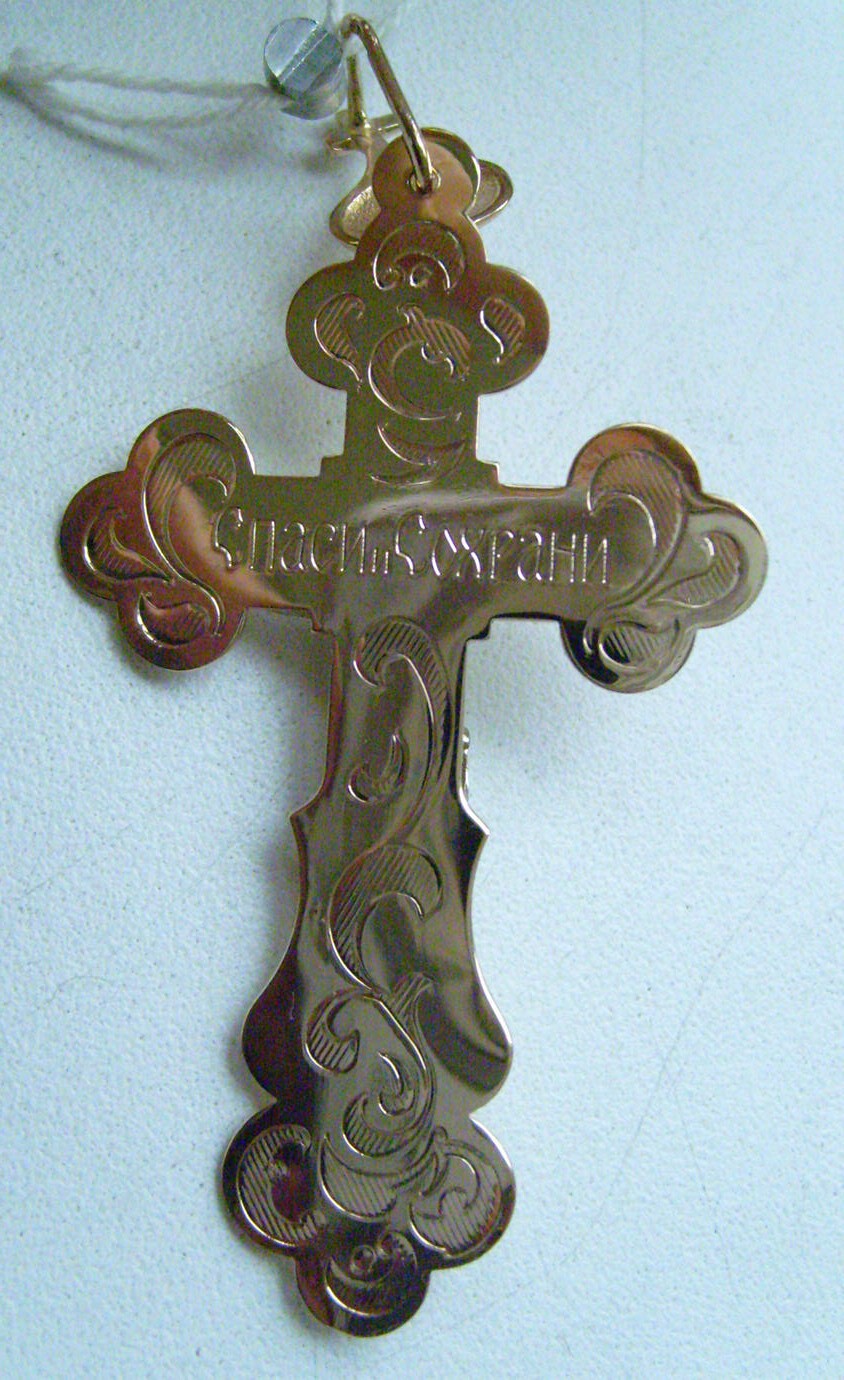

1. Гравировать только скрайбером (чаще используют для простых серебренных крестиков), самый производительный метод. Тем более, что одновременно могут работать 2 резца( такие модели мы уже изготавливали). Средних крестов размером 39*26 мм (весом около 3 грамм) можно изготовить за 1 смену 250- 300 штук (750-900 грамм). Гравируется одна сторона, а на обратной только надпись – «спаси и сохрани». Оператор может управлять и двумя станками.
2. СКрайбером + Штихилем (больше используется по золоту);
Внешний вид лучше, но более медленный метод ( т.к. штихель один и его скорость немного меньше).
Срайбером – наносится дражировка. Штихилем – лучи и произвольные линии рисунка.

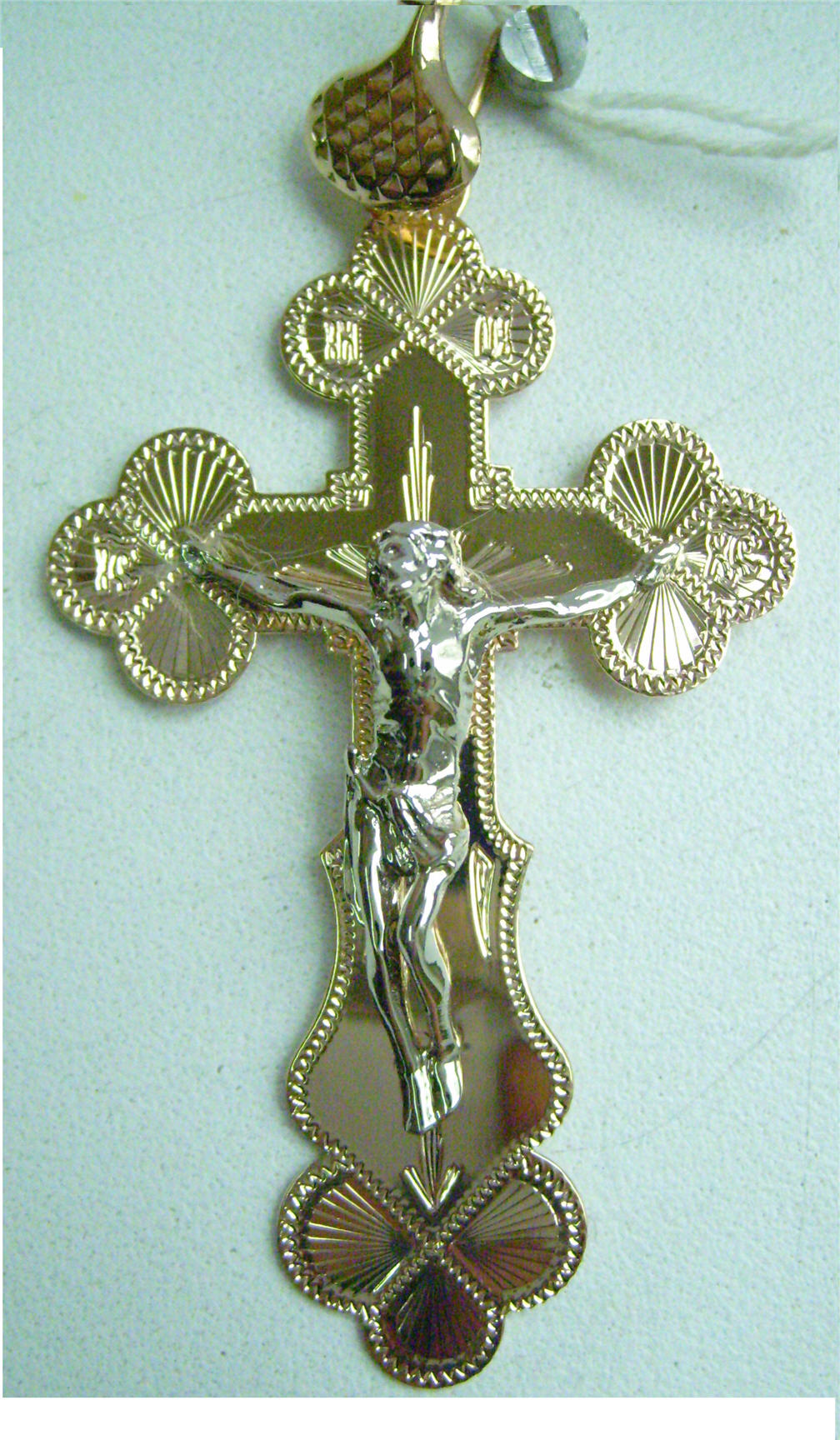

Аналогичных крестов за смену оператор может изготовить до 200 грамм(золото прокат тоньше поэтому около 150 штук), но в этом случае рисунок наносится на обе стороны.
Если работать с одним артикулом крестов (без переналадки ), то результат (в обоих случаях) может быть ещё выше.

Размеры рабочего поля для трёх инструментов - 200*200 мм.
Точность обработки – до 0.02 мм
Вес укомплектованного станка (фрезер «KRESS», скрайбер, штихель) – 42 кг.
Цена полного комплекта – 160 т.р.
В зависимости от комплектации и размеров станка цена может быть уменьшена

ВО... гораздо лучше. Пусть будет и урл в качестве "пряника".
Всё-таки для нас это не "полировальные круги", а более или менее целевое оборудование.

Сайт топикстартера: http://cnc-stanki.okis.ru

_________________
хороший боцман любой обмер совершает веслом.

Очень признателен

Я, честно говоря, не вполне понял по сайту.
Что фрезеровать гравером можно это вопросов нету. Это мы тут "все умеем".

У вас как-то всё-таки решен вопрос резки штихелем ?
Штихель поворачивается "под правильным углом" ?
Можно фото какие-нибудь разместить, или ссылки на видео ?

_________________
хороший боцман любой обмер совершает веслом.

Там на сайте есть ссылка на видео работы станка?
Может я неправильно вас понимаю, вы что-то другое имеете ввиду?

Пробую вставить ссылку на видео работы станка http://www.youtube.com/watch?v=d5ekNG39 ... e=youtu.be

Да, вполне видно что крутится башка, и это безусловно хорошо.

Можно фото результата с макро съемкой ?
Потому как в том виде как щаз ну нифига не понятно.

Софт поставляете какой к ним ?

_________________
хороший боцман любой обмер совершает веслом.

Видео и фото в более хорошем качестве сейчас нет возможности предоставить. Так как закончили заказ на изготовление станка и отдали заказчику. Такая возможность будет только по окончанию следующего заказа.
Управляющую программу для станка мы подготавливаем в AutoCAD. Для этого было разработано несколько собственных приложений ( на Visual LISP), с помощью которых создаётся как рабочий файл управлением станком , так и облегчается процесс проектирования траектории инструмента и т.д. Формат файла управляющей программы был нами разработан ( это не J- коды )
Для управления станком , мы также создали специальный драйвер ( под USB ). Связь ПК со станком через контроллер (тоже собственная разработка).
Это если коротко.

я так понимаю, что головка с резцами ничто иное как ось А, закрепленная на Z координате? а поскольку вы занимаетесь индивидуальными заказами-можно приобрести только эту головку с софтом?

Думается мне жесткость тут нужна серьезная довольно. Самого станка.
Если её нет, проще царапать царапалкой.
Но "цена решения" тоже интересна.
