Поскольку регулярно у кого-то какие-то проблемы, предлагаю обсудить и сделать тест для механики станка.
А то народ приходит с вопросами "что со мной доктор, я выпил ящик водки, сожрал ящик шоколаду,
переспал со всеми женщинами, и теперь у меня чешется нос, это неизлечимо, доктор ?".

Тест (желательно) должен показывать где и в чём проблемы.
Должен быть довольно короткий, резаться чем-то популярным и давать ответы на большинство вопросов.
Думаю, что было бы полезно выложить его прямо в виде G-кодов, и собрать с народа результаты.
С одной стороны увидим как у кого режет, с другой новички смогут сравнить своё с чужим.
Какие у кого идеи ? Особенно по инструменту.

Что предлагал бы я. Как минимум:
Для проверки люфтов по X-Y - канавку спиралевидную.
Быстро и дает представление о состоянии железа довольно неплохое.

Для проверки по Z чтоб такое сделать ?
Полусферу для проверки XYZ одновременно.
Пирамидку для того-же. (равенство граней)

Какой-то тест для поворотки бы еще.
Какой-то тест для контроля размеров.
Может крапанов каких навырезать, али еще чего ?
Перегородки ?

Предлагаю обсудить, что конкретно, какого размера итп делать.

_________________
хороший боцман любой обмер совершает веслом.

up... совсем нет желающих ?

_________________
хороший боцман любой обмер совершает веслом.

По высоте если есть поворотка то просто вырезаем плошадку с переворотом и замеряем толшину получившейся плоскости , делим на 2 . По Оси Y я на повоторку устанавливаю цилиндр из воска , выставляя 0.2мм выше нуля по высоте и вырезаем , через лупу можно увидеть по центру ( оси Y) или нет

_________________
RhinoGold
DIY CNC

Я как то упустил эту темку))))
Я желающий !
Могу всё смоделировать и посчитать УП.
Подключайтесь......интересная же тема.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Основной момент не "как сделать", а "что сделать".

_________________
хороший боцман любой обмер совершает веслом.

Начнём со спирали.......какой диаметр лучше.............миллиметров 20, глубиной может 1 мм?
Ну ещё пол шарика миллиметров 5......и пирамидку наверное такую же.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Да 0.5 глубиной вполне нормально, можно и 0.25
Не в глубине тут идея. Концентрические окружности возможно даже лучше, будет видно если что не так более четко.
15мм по мне так достаточно.

Если делать тест - он должен быть довольно маленьким и быстрым. Не более часа.

_________________
хороший боцман любой обмер совершает веслом.

Думаю под шуруп тогда?
А какие скоростя и шаг применять?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

С шурупом дофига вопросов на самом деле. Как ровнять пластину для теста основной из них...

Круги-спирали по вектору.
Скорость думаю постоянную... т.е. сгенерировать так, чтобы она была только один раз в начале файла.

_________________
хороший боцман любой обмер совершает веслом.

Я конечно думал ровнять цилиндрической фрезой перед тестом.

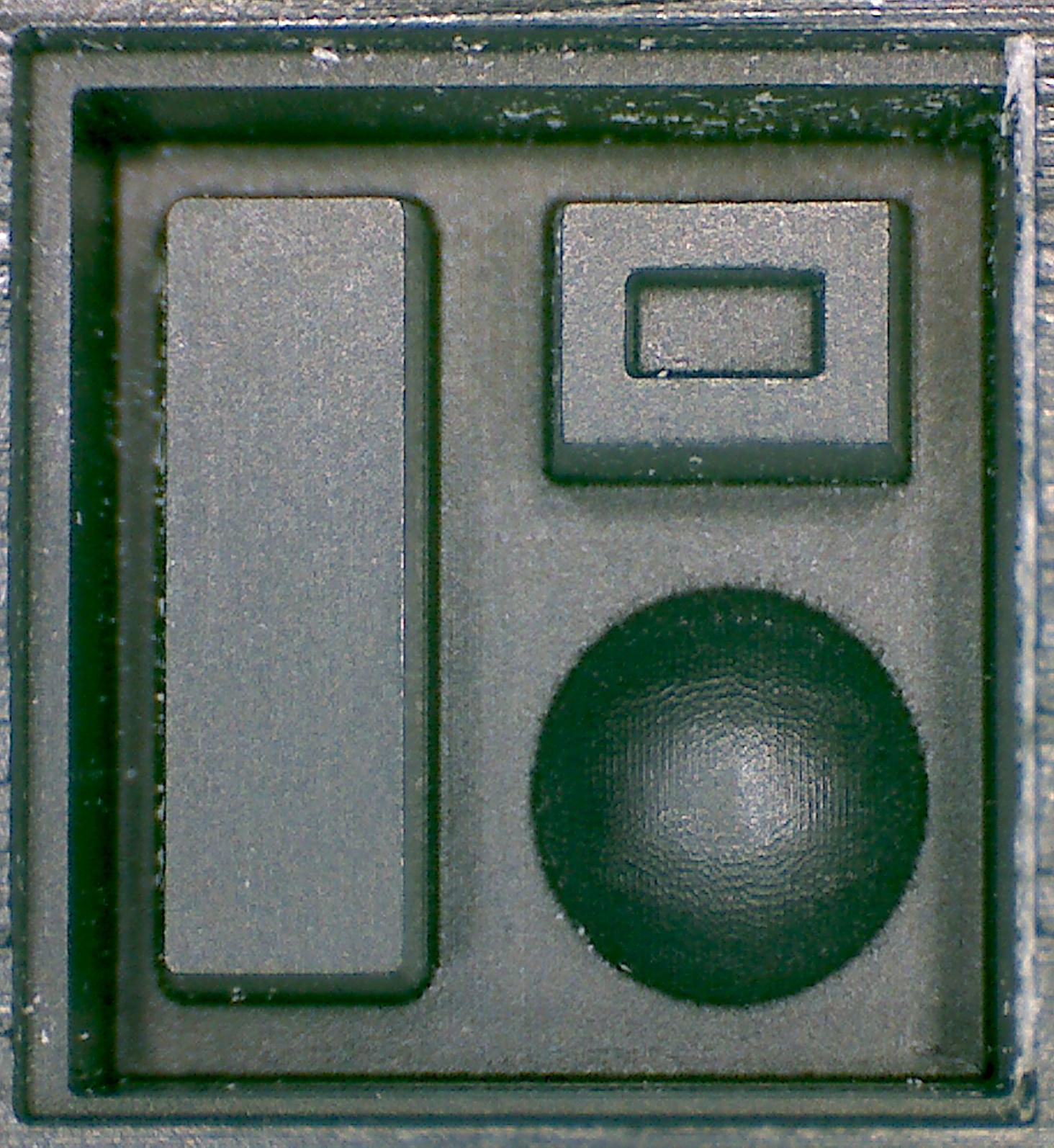

Вот у меня есть такая тестовая штучка, размеры там такие.........общий квадрат 5 Х 5.
Шарик 2мм.....вырез в маленькой призме 0.5 Х 1 мм. Я так прогонял тесты по выбору скорости подачи и шага. У меня их на пластине 9 штук, но тут наверное хватит одной. И мне кажется надо сделать что бы прыгало по Z часто....))))
Чего-то остальные не пишут
