Если есть необходимость в ключах - могу подогнать.
надеюсь не пригодятся ..............

_________________
ArtCam JewelSmith 8.1 Rhinoceros SR5
CNC Machine:
ModelMaster
K2
Spindle: only NSK

Поменял стандартную цангу на китайскую 3,175 и не смог назад нормально собрать марафон. Не закручивается до конца и все. Долго ковырялся, пока не понял, что проблема оказалась в пружине: она явно не хотела залазить в гильзу при сборке и мешала. Достаточно было ее смазать, как все стало на места.
Цанга - ОК.

_________________
3д-дизайнер ювелирных украшений

Случался неприятный случай( при базировании станок поехал куда то не туда и.... вобщем фреза уперлась в датчик , согнулась и сломалась. Кусок фрезы остался в цанге, разобрал шпнидель вытащил кусок, теперь по ходу биение идет, посоветуйте что сделать? заменить цангу или марафон в сборе, и какой марафон можно поставить ну и где кто берет)? Еще неприятность, фреза упершись в датчик погнула держатель шпинделя, снял его сзади есть болт, раскрутил его и поставил обратно, вопрос как точно выставить держатель шпинделя относительно станины к которой он прикручен? Буду благодарен за любой совет и помощь))
Кстати эта подойдет для шпинделя 375? , http://www.rstart.ru/katalog/product/view/102/839.html

Крайне маловероятно, что кроме цанги еще что-нибудь фатально погнулось. То, что погнулась цанга, можно определить визуально по неравномерности ширины разрезов между лепестками. Мог пострадать нижний подшипник, тогда должен измениться рабочий звук.
Держатель шпинделя относительно станины держателя точно выставлять нет смысла, нужно выставлять все в сборе со шпинделем. Упирать в латунный кулачок через бумажку или фольгу, проверять, убирать прокладку, переставлять кулачок в упор. Неполное соответствие оси вращения шпинделя и оси Z можно компенсировать чуть большим углом, прописанным для фрезы.
И не базироваться при включенных в Mach машинных координатах или проверить свой базовый скринсет - там был какой-то с ошибкой в смысле базирования.

Не знаю у кого как, а у меня по-моему упоры эксцентриковые, т.е. выставляешь как надо ось
(затягиваешь её), потом отпускаешь упор, прижимаешь вплотную и затягиваешь.

Какая должна быть ошибка, чтобы аж в параметры фрезы лазить - это я не знаю.
Как по мне, так если можете ошибку измерить, то сможете и устранить...

_________________
хороший боцман любой обмер совершает веслом.

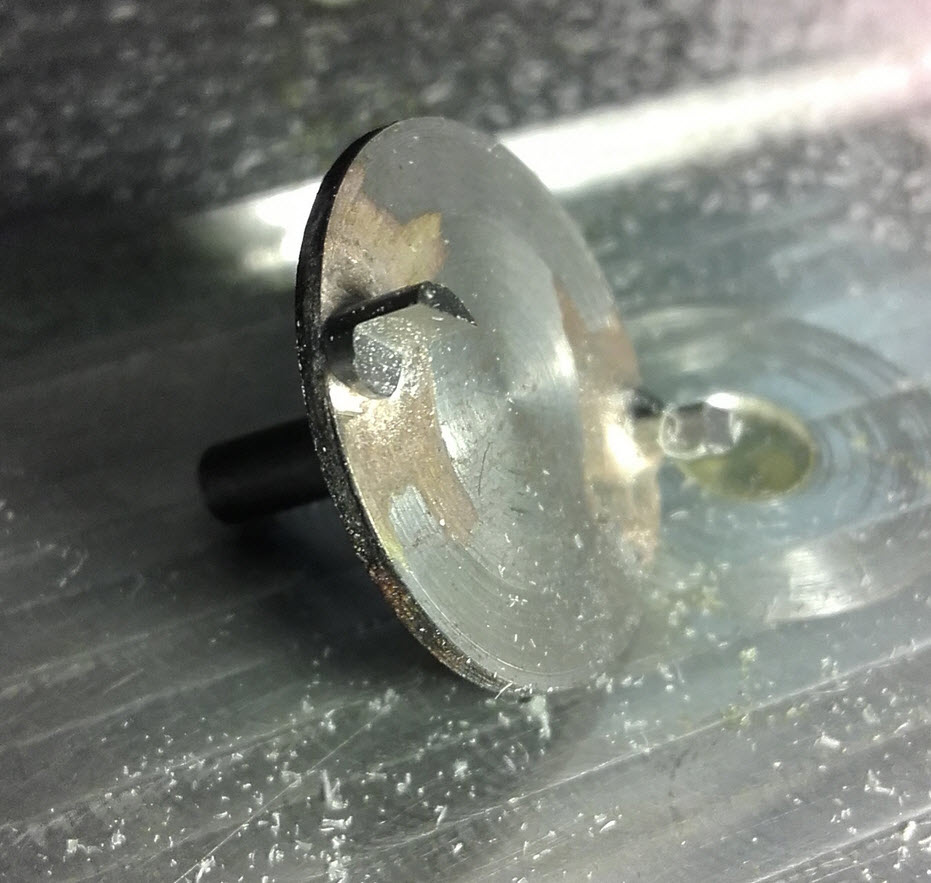

Упоры там просто сильно прослабленные изнутри втулки. Ошибка по упору в полмиллиметра даст где-то лишний градус к оси по инструменту. Я, чтобы эта ошибка была поменьше, прохожу по воску самодельным флайкаттером.

Честно говоря не очень понимаю о чём речь.
В моей версии (очень древней) упоры выглядят как "латунные шайбы".
Никакого люфта в 0.5мм не имеют, держатся насмерть.

_________________
хороший боцман любой обмер совершает веслом.

Возможно, что это излишество. Достаточно оторцевать пластину 3мм фрезой.

Это лишнее в подавляющем большинстве случаев, согласен. Но я думаю, что лучше однажды и надолго выставить поточнее, чем потом ломать голову, чего там кривовато выставлено и чем оно аукнется.
