SVP
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#21  Сообщение Добавлено: 08 окт 2012, 18:21
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
igor писал(а):
Скоростя реза 300 мм\мин шаг 0.03.......общее время около 4-х минут.
Ваши предложения и пожелания :)


Шаг-то почему не 0.01 ?
Плавнее будет. 4 минуты как-то многовато для спирали. Точно нет ошибки ?

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#22  Сообщение Добавлено: 08 окт 2012, 18:27
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
SVP писал(а):
Шаг-то почему не 0.01 ?
Плавнее будет. 4 минуты как-то многовато для спирали. Точно нет ошибки ?

Шаг переделаю.....в маче прогнал симуляцию........показал 02:56.
Там окружности и на каждую станок перепрыгивает........может по этому не так быстро.
Ешё везде есть переезды между линиями, это что бы с разных сторон резал.
Сейчас посмотрел........в этих стратегиях нет шага))))
Есть только Tolerance.........там стоит 0.01.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#23  Сообщение Добавлено: 09 окт 2012, 09:02
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Безопасную высоту кстати поставь хотя-бы 1мм.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#24  Сообщение Добавлено: 09 окт 2012, 09:06
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
SVP писал(а):
Безопасную высоту кстати поставь хотя-бы 1мм.

Там есть безопасная высота 10 мм :)
Сегодня попробую протестировать........если время позволит. Покажу фото потом.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#25  Сообщение Добавлено: 09 окт 2012, 10:23
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
igor писал(а):
SVP писал(а):
Безопасную высоту кстати поставь хотя-бы 1мм.

Там есть безопасная высота 10 мм :)

Можно и 100 поставить, но зачем ?
Время только растягиваешь.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#26  Сообщение Добавлено: 09 окт 2012, 19:51
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.

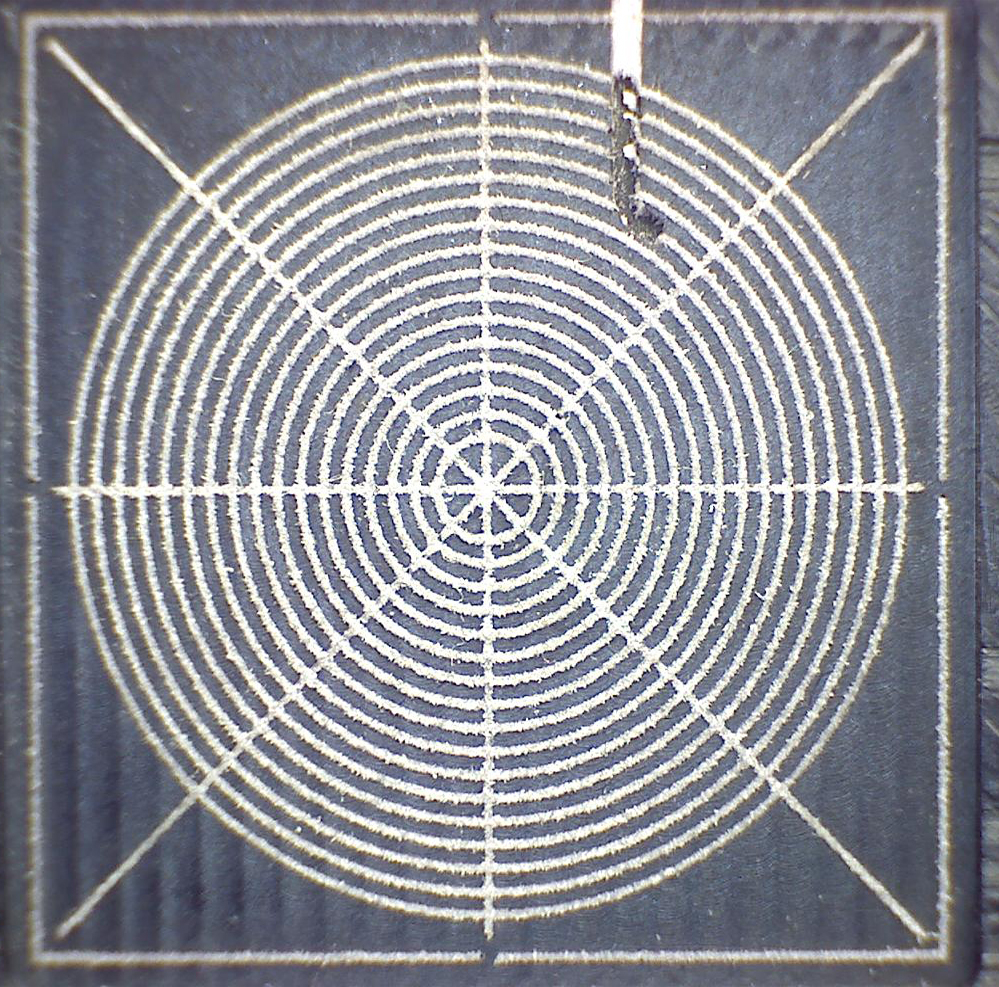

Вот попробовал сегодня вырезать тест........вроде всё нормально.
В верху непонятная штука..........это было на воске, думал черновой уберёт, но не достало до конца. :)
Когда станок фрезерует по кругам, очень необычный звук.
Перемещался в разных направлениях, концы линий сошлись.


Вложения:
тест-003.jpg [ 951.63 КБ | Просмотров: 4830 ]

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#27  Сообщение Добавлено: 09 окт 2012, 20:13
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
А эээ... откуда столько стружки ? Или специально "для фото" ?
По мне, так уменьшить заглубление, чтобы не оставалось так много.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#28  Сообщение Добавлено: 09 окт 2012, 20:25
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
SVP писал(а):
А эээ... откуда столько стружки ? Или специально "для фото" ?
По мне, так уменьшить заглубление, чтобы не оставалось так много.

Так там глубина 0.25.......я сам не понял откуда столько. Может надо с WD резать. Резал шурупом, обороты 15000. :roll:

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#29  Сообщение Добавлено: 28 окт 2012, 20:13
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Выб это... выложили в каком-то виде результат-то...

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Методы тестирования механической и прочей частей.
Номер сообщения:#30  Сообщение Добавлено: 30 окт 2012, 23:34
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
По просьбе выкладываю тестовую УП.
В прикреплённом файле.......сама УП, риновский файл(думаю без ринокама он бесполезен), скриншоты которые идут в этом сообщении.
Тест делается шурупом, обороты шпинделя 15000, скорости подачи 300, заглубление фрезы идёт на 0.25 мм.
Размер общего поля теста 20Х20 мм.

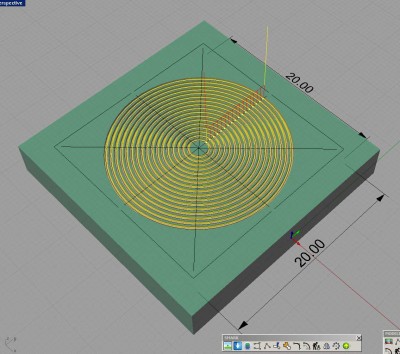

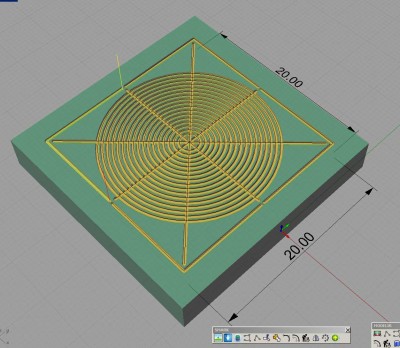

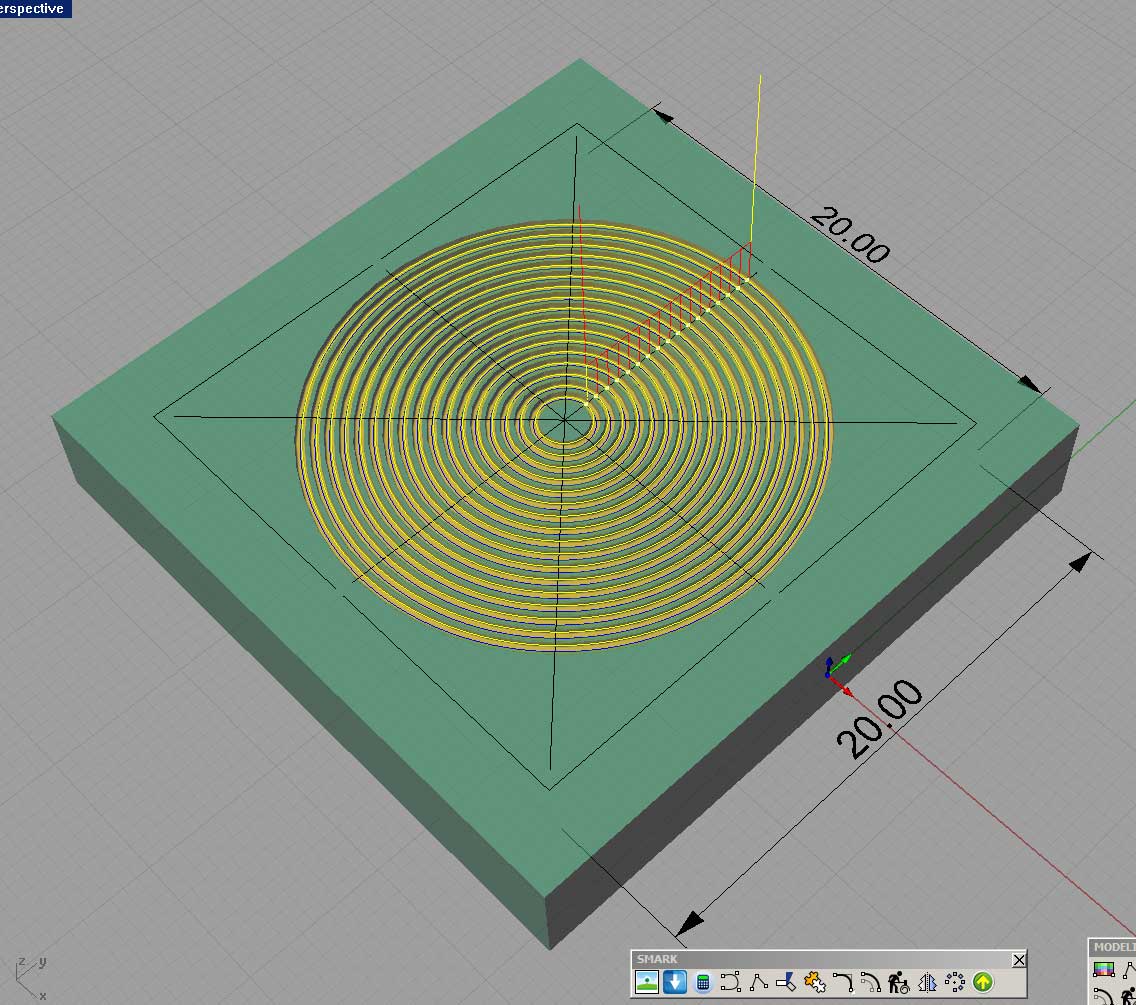

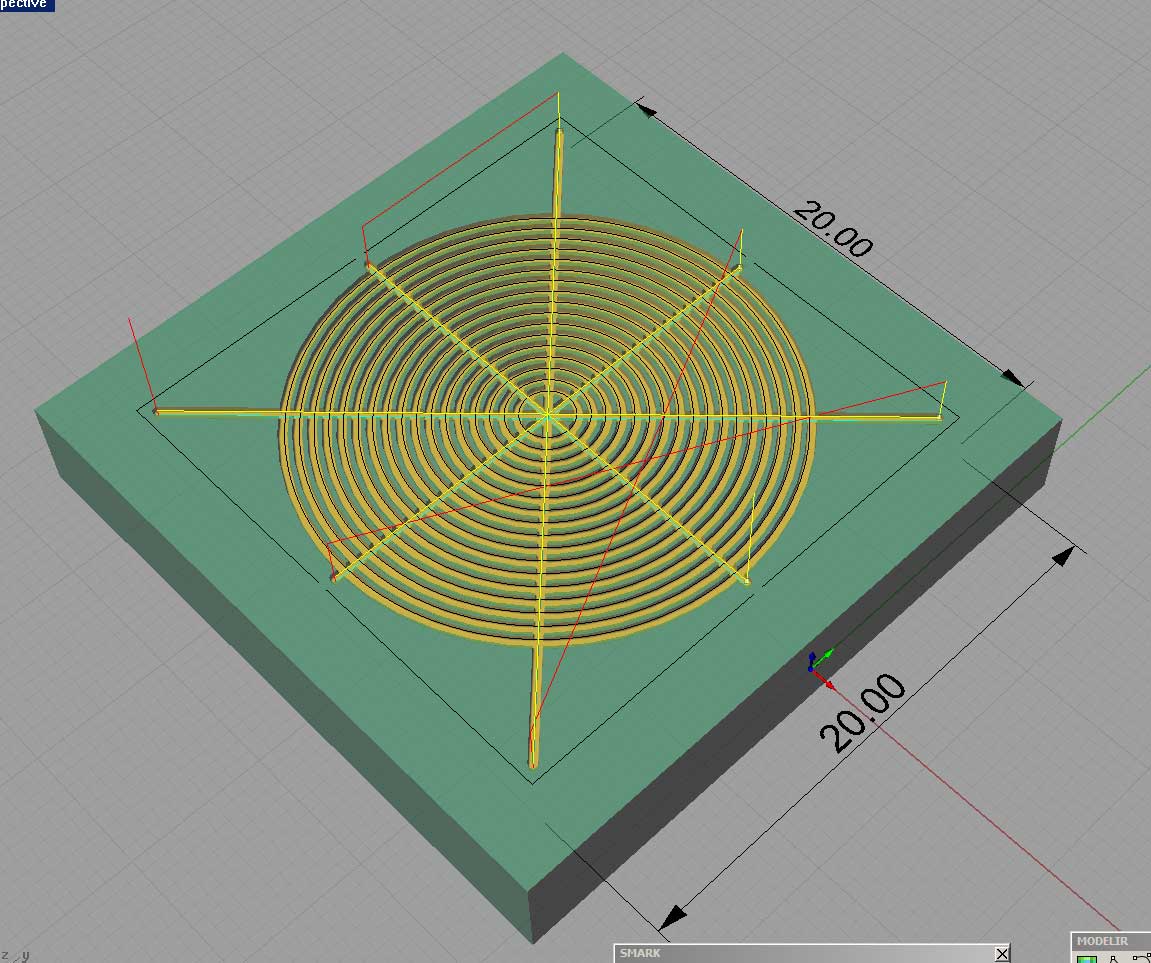

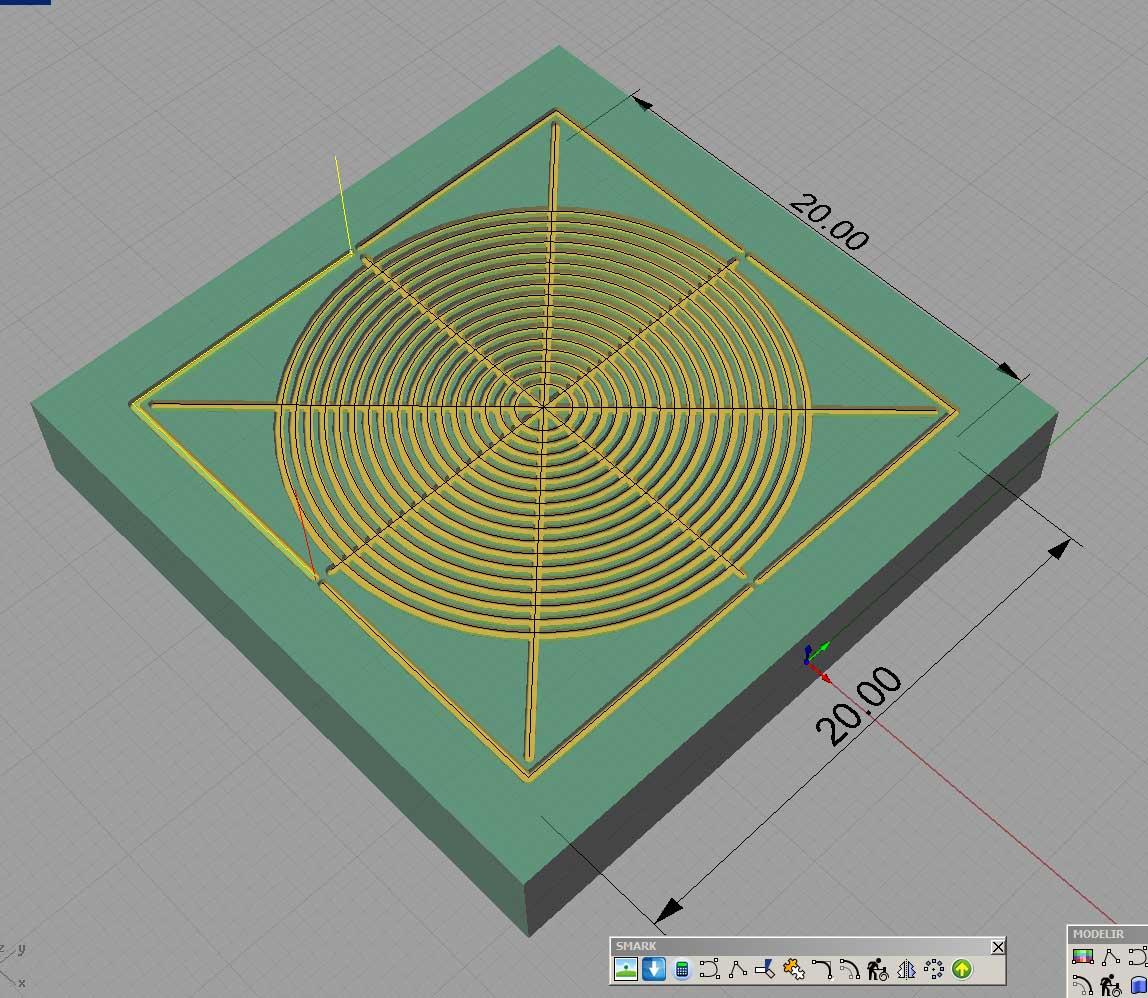

На скриншотах 001, 002, 003 видно, как по порядку идут тестовые проходы фрезы.

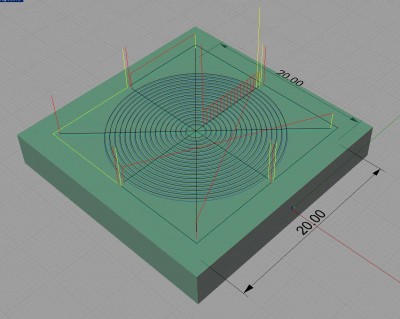

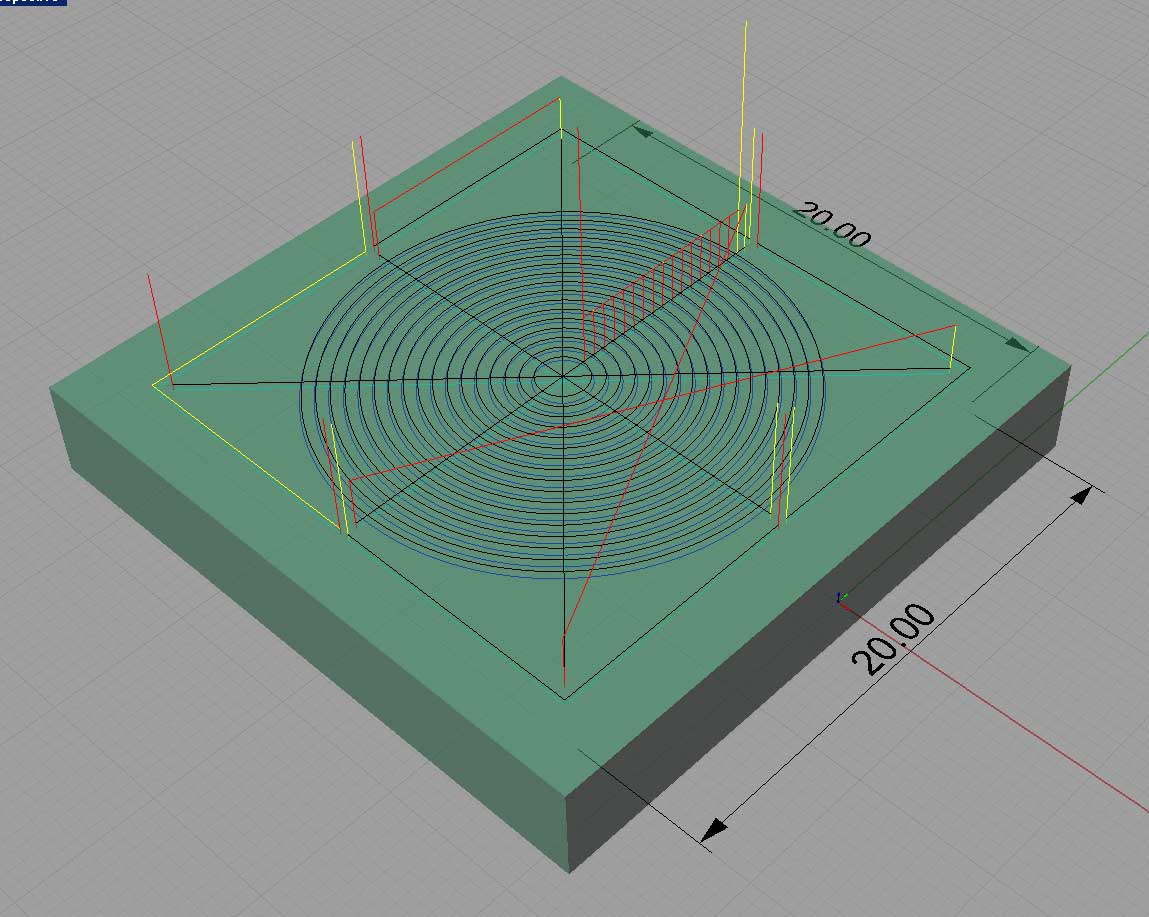

На скриншоте 004 видны все проходы и подъёмы станка.

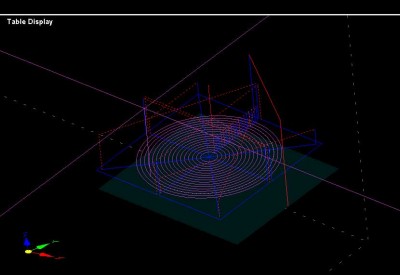

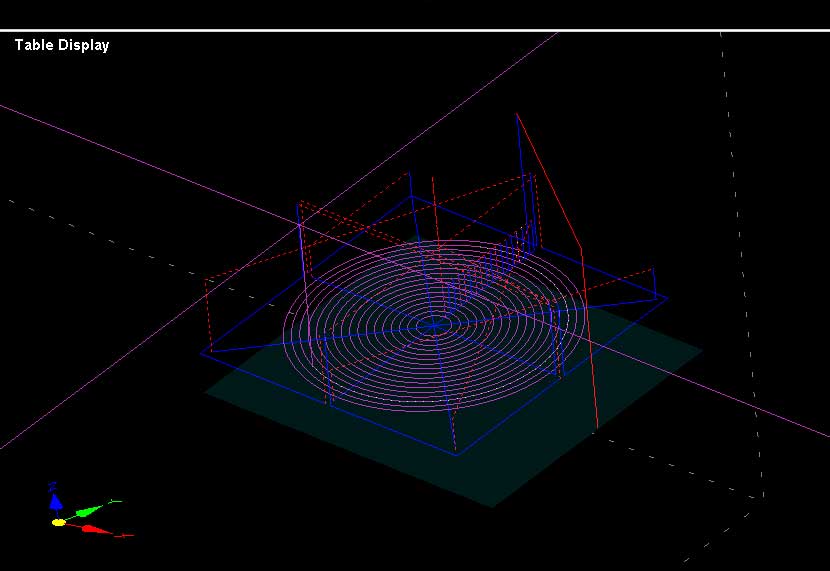

На 005 .......УП в МАСН.

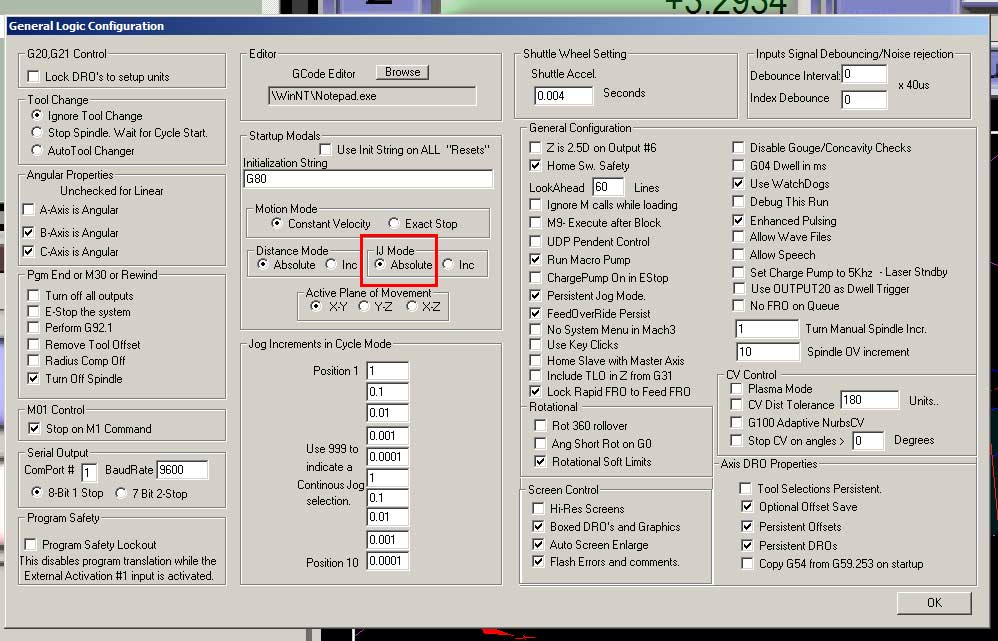

Если у кого нибудь МАСН не захочет грузить УП, надо поставить галочку как на скриншоте 006, так как в УП есть буква "J", Стриж её понимает нормально (проверенно).
Время теста 3 мин 11 сек.
Всем удачных тестов....... :)
Ждём следующих предложений.


Вложения:
001.jpg [ 124.04 КБ | Просмотров: 4730 ]
002.jpg [ 115.41 КБ | Просмотров: 4730 ]
003.jpg [ 123.57 КБ | Просмотров: 4730 ]
004.jpg [ 96.36 КБ | Просмотров: 4730 ]
005.jpg [ 33.5 КБ | Просмотров: 4730 ]
006.jpg [ 109.54 КБ | Просмотров: 4730 ]
ТЕСТ_01.rar [589.22 КБ]
Скачиваний: 492

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
