Методы тестирования механической и прочей частей.

Portos

поддержу темку, приму участие а разработке тестов и тестировании...

SVP

Яб сделал обязательно квадрат с известным размером. И довольно большой, возможно всю подложку обвел.
Чтобы геометрический размер контроллировать.

Сюда-же можно поверх вкорячить спирали.

По мне, так надо образцы
1. текста
2. крапанов

поскольку все до крапанов "сами не свои"

Portos

igor писал(а):

SVP писал(а):

С шурупом дофига вопросов на самом деле. Как ровнять пластину для теста основной из них...
Круги-спирали по вектору.
Скорость думаю постоянную... т.е. сгенерировать так, чтобы она была только один раз в начале файла.

Я конечно думал ровнять цилиндрической фрезой перед тестом.
Вот у меня есть такая тестовая штучка, размеры там такие.........общий квадрат 5 Х 5.
Шарик 2мм.....вырез в маленькой призме 0.5 Х 1 мм. Я так прогонял тесты по выбору скорости подачи и шага. У меня их на пластине 9 штук, но тут наверное хватит одной. И мне кажется надо сделать что бы прыгало по Z часто....))))
Чего-то остальные не пишут :roll:

думаю для начала оптимал, но нужно чуть доработать.....
Предложение...
--- заменить квадрат на более большой чтобы в нем уместилось не просто выемка квадратная а перекрестие, попросту увеличить разместить их 4 рядом так что бы перекрестие было со стенкой 1мм, этот тест покажет как быстро станок отрабатывает резкие мелкие подъемы по Z, к примеру фрезерование мелкого рельефа или мелкого шрифта.
--- прямоугольник заменить на того же размера овал, он в отличии от сферы покажет как станок по Z отрабатывает плавные переходы по Z
--- так как размер поля теста увеличиться то можно еще рядом со сферой разместить и квадрат.

Portos

to.....SVP
как вариант и некое подобие крапана или каста... только что он покажет? на резких перепадах может ни чего не показать, но как довесок к тесту вариант.

SVP

Portos писал(а):

только то он покажет?

Способность резать касты. Насколько я в курсе многих иное и не интересует.

Portos

ну тогда, что, айда пилить, нужен тогда первый пробный файл для резки, потом все желающие режут и выкладывают фото....

NKFO

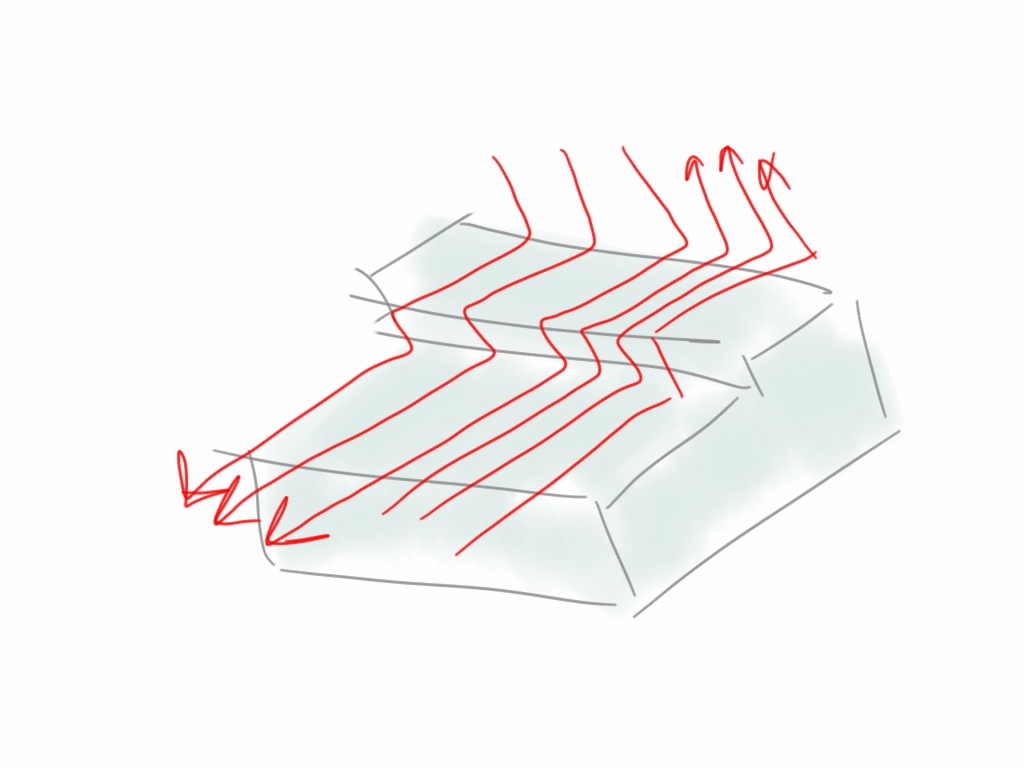

Я бы добавил один тест. По всем 4-м плоским направлениям.
Люфты видно сразу

Вложение:

image.jpg [ 74.17 КБ | Просмотров: 4215 ]

igor

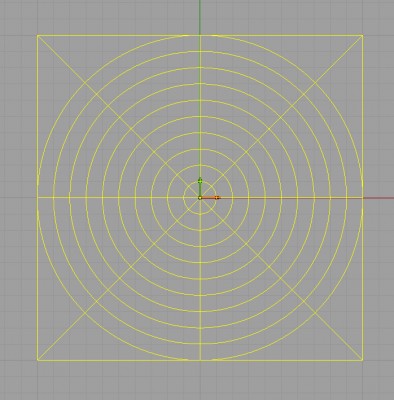

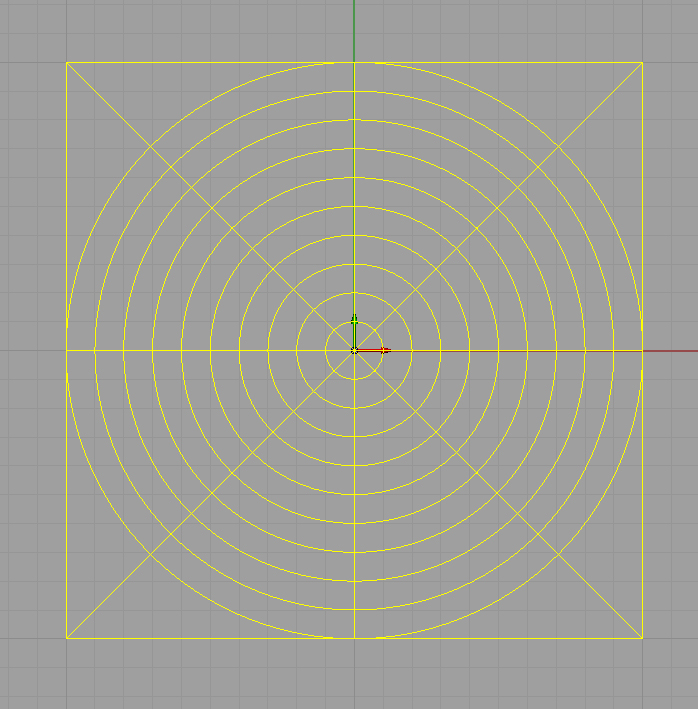

Вот ночью подумал, что надо круги сделать так)))

igor

Portos писал(а):

--- заменить квадрат на более большой чтобы в нем уместилось не просто выемка квадратная а перекрестие, попросту увеличить разместить их 4 рядом так что бы перекрестие было со стенкой 1мм, этот тест покажет как быстро станок отрабатывает резкие мелкие подъемы по Z, к примеру фрезерование мелкого рельефа или мелкого шрифта.
--- прямоугольник заменить на того же размера овал, он в отличии от сферы покажет как станок по Z отрабатывает плавные переходы по Z
--- так как размер поля теста увеличиться то можно еще рядом со сферой разместить и квадрат.

Нарисуй как это должно быть.........и размеры какие. По описанию не всё понятно.

igor

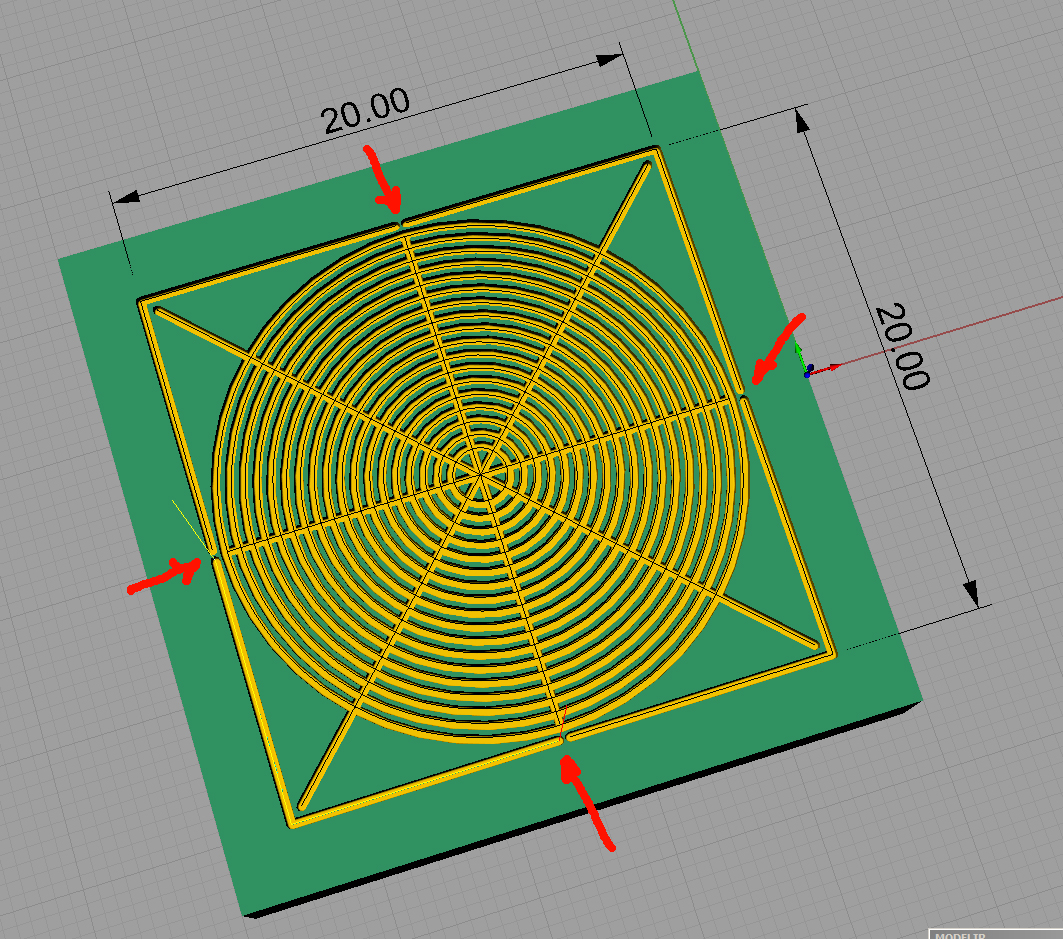

Вот попробовал создал такую штуку............это круги на полях :lol:

Стрелками помеченные места (это я подсмотрел как на солидскейпе колибруется)
Скоростя реза 300 мм\мин шаг 0.03.......общее время около 4-х минут.
Ваши предложения и пожелания
