Нормально. Я там делал для нормального ютуба чтоб прям вставлялось, но это не принципиально.
Общих фоток наделайте если не лень, интересует из чего собран узел 4-5 оси итп.

_________________
хороший боцман любой обмер совершает веслом.

Контроллер у стрижа My CNC. Управляющая программа работает под линуксом.
https://youtu.be/XqyvTc_Dt2Q

Внутри "B" червячная передача, пластиковое колесо и движок маленький. Придётся работать без полива, чтобы не залить "B". Буду пробовать воски. Бодяжить с соевым нехочется, но наверное придется.

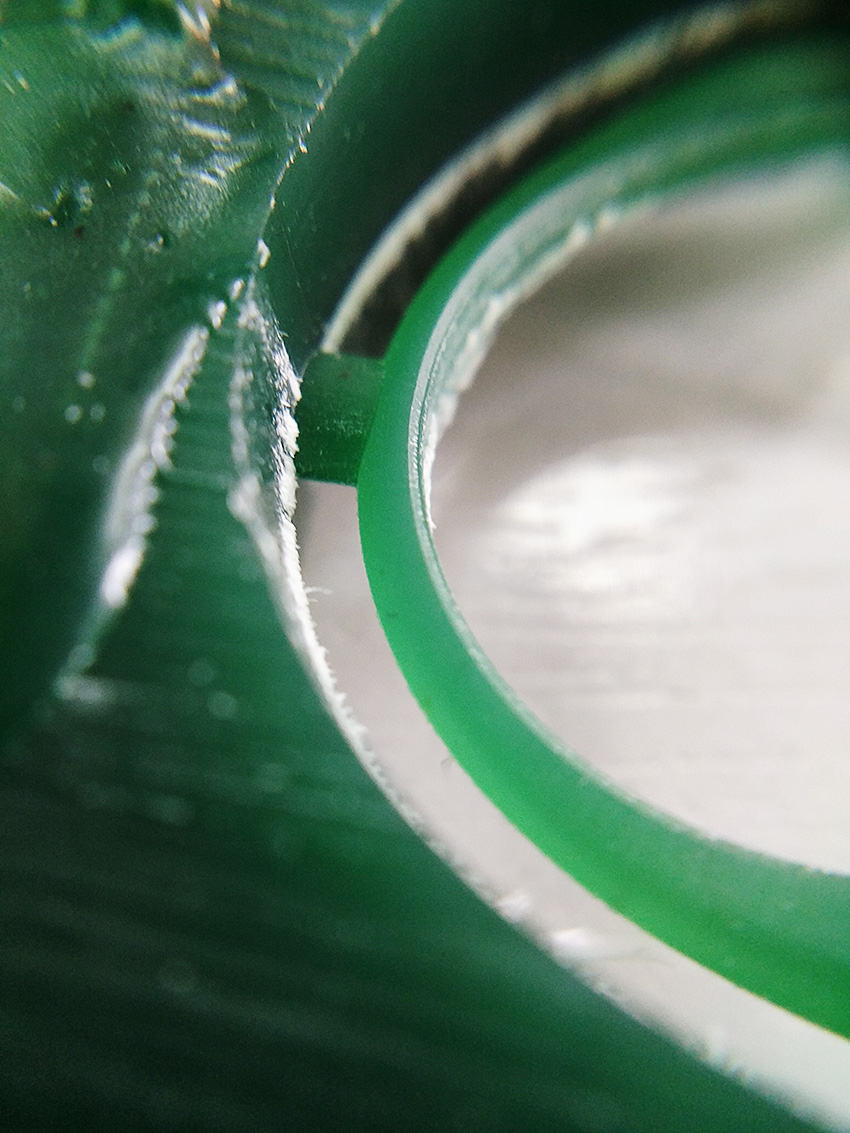

кстати там где поддержка - там стык путей реза - практически невидно стыка

Совсем забыл. Ключи нужны будут шестигранники.
https://youtu.be/Nc-LAguxpGM

Просмотр всех роликов мало что прояснил, с режесурой и видеооператором видимо не сложилось, а последний ролик так вообще только по пригласительным.
Зря потратил время и свое и наше.
Буду очень признателен за качественные фото и технические характеристики.

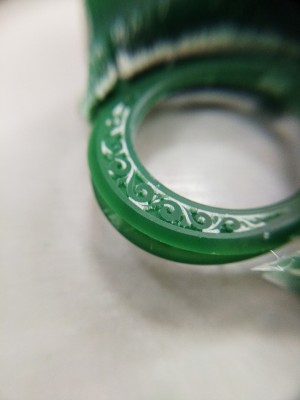

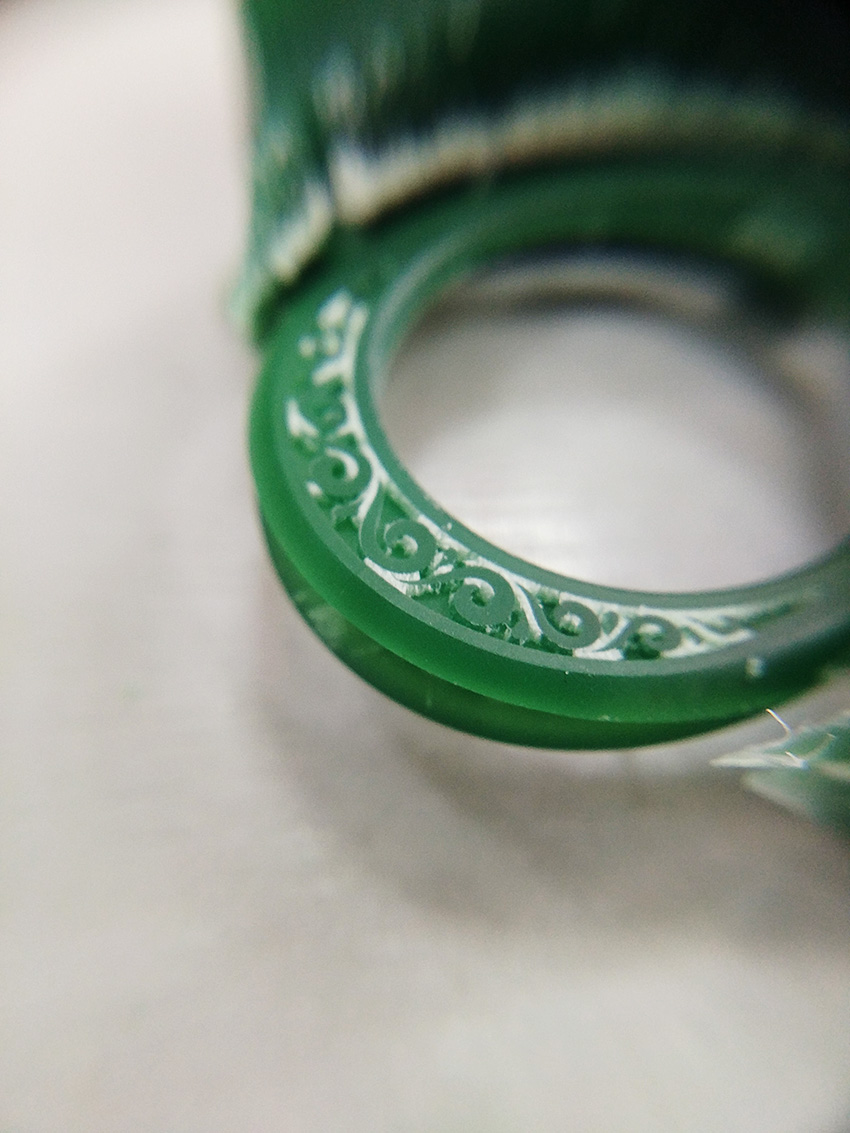

Попробуйте ещё раз посмотреть, на ютубе как-то публиковать типа надо. На счет характеристик - лучше у Леонида поинтересоваться. На счет режесуры - как бы по ходу дела снимаю на телефон, раскадровки не рисую. Основная задача станок погонять и получить результат в виде восковок. Фото восковок выкладываю потихоньку - работы много.

Что стыки нечумовые - это безусловно хорошо.
Остальное пока смешанные чувства вызывает.
Поле какого размера ?

_________________
хороший боцман любой обмер совершает веслом.

вот общие характеристики Леонид дал:

Максимальные перемещения Х/У/Z 140/90/130
Эффективный объем обработки X/Y/Z 80/80/80
Максимальный диаметр в оси "В" 80мм
Скорость передвижений линейных осей до 3000мм/мин (комфортная 1500мм/мин)
Скорость вращения оси "А" до 60гр/сек
Скорость вращения оси "В" до 120гр/сек
Вращение "В" бесконечное
Предельный угол оси "А" с бесколлекторным марафоном, при кончике фрезы в центре осей +140гр/-140гр.
Датчик универсальный контактный ХУЗет , алгоритм поиска А0 контактным способом.
Постпроцессоры: Мадкам, Повермилл, Ринокам, Дескпрото для индексной.

габариты станка:
ширина 35см
глубина 42
высота 48см
Вес 35кг

Я пилю пока на 400-500
на большем боюсь шагрень появится и ещё станочек прыгать начнет.
По уму наверняка надо прикручивать к станине.

и вот видео полной 5ти осевой
честно - когда на углы поворачивается ось А при этих скоростях смотреть страшно вблизи

https://youtu.be/mp_tHoNW1lY
https://youtu.be/AcxoJE6lXQM


кисточку такую лучше не использовать
пожестче надо. эту на фрезу намотало в конце концов
