Я думаю, каждый ЧПУшник задумывался о том, как бы, изготавливать фрезы своими руками или затачивать обломанные. Недавно и я столкнулся с этой задачей. Заказал новую 10 градусную спиральную фрезу и случайно сломал, даже не успев ничего вырезать, задел рукой, когда сметал стружку. Была срочная работа, ждать новую, не было времени, и я решился попробовать заточить 10 градусную пирамидку. Думал точить руками, под микроскопом. Наивный. Конечно, все оказалось не так просто.
1.Нужно было найти пруток 3,175.
2.Нарезать конус 10 градусов
3.Нарезать 3 грани.
И все это за 1 день.
Хорошо у меня был знакомый, на одном предприятии, где мне шлифанули пруток 3,175, на каком-то супер-станке, в цангу садится идеально. Жалко только 110мм, на 3 фрезы не хватило. Оставалось заточить, идею точить руками отверг, хорошо подумав. Дождался старого мастера – Михалыча, работает вместе со мной, уникальный человек, у которого есть все или практически все, на все случаи жизни. Я к нему с таким вопросом, нет ли у него чего-нибудь, где сделать конус можно. Тут Михалыч, тяжело вздохнув, пробурчав что-то невнятное, полез перебирать железяки. После не долгих копаний, в своих закромах, Михалыч вынес мне часовой токарный станок. Вот, сказал он, бери, настраивай, пробуй, может, получится. Состояние станка было ужасное, все, что могло люфтить, люфтило. Через час, смазав все подвижные части, подтянув все гайки, выставив суппорт горизонтально, можно было работать. Михалыч нашел мне цангу 3,2мм. Заготовка встала идеально. Процесс пошел! Сначала грубыми камнями снял конус. Затем преступил к шлифовке граней, использовал для этого стоматологический алмазный диск. Хорошо на станке было приспособление для деления на 60 частей. Процесс шел медленно, боялся сколоть или загнуть кончик. Все равно под конец шлифовки, я его загнул, из-за неправильного направления шлифовки. Заготовку я не закаливал, подумал, что «поведет».

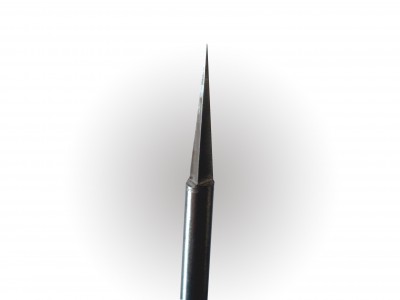

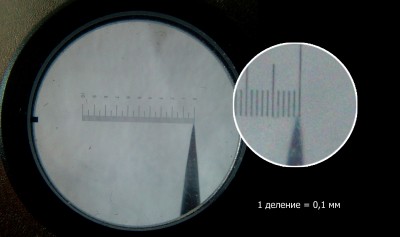

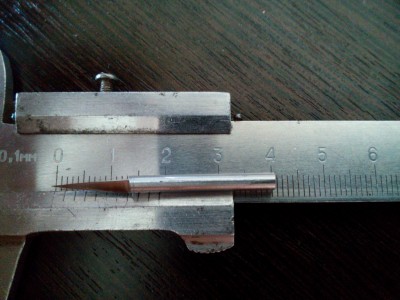

В итоге у меня получилась фреза: пирамида 12 градусов, длинной 40мм. В работе показала себя хорошо, намного лучше, чем китайский гравер. Диаметр пятки 0,1мм, может и меньше измерить нечем, удивило отсутствие биения. Для покупных фрез, добавлял в настройках по 1 град на половину угла фрезы, иначе зарезала модель(оговорка не пользовался фрезами bits&bits, revo, mira, уж очень они дорогие).
Потратил около 10 часов.
[youtube]https://www.youtube.com/watch?v=Ntf9HUMwE0g[/youtube]

Приезжай летом в Пермь. По фрезам будет специальный разговор.

"Шуруп" стоит в США 40$, при цене часа работы в 10$ - то что получилось у вас обошлось в 100$.

В качестве эксперимента, или когда "очень надо" раскорячиваться можно и не так, но смысла
попадать в эту ситуацию в общем-то нету... запас надо иметь по нынешним временам на полгода-год работы.

Пруток калиброванный продают те-же, кто производит фрезы (крупные компании).
Чтобы не шлифовать ничего на заводах можно покупать копеечные китайские гравера,
и их уже перетачивать.

А так да, я уже порядком видел результатов деятельности "очумелых ручек", обычно правда народ
в сторону удлиннения инструмента двигался.

_________________
хороший боцман любой обмер совершает веслом.

"Шуруп" стоит в США 40$, при цене часа работы в 10$ - то что получилось у вас обошлось в 100$.

В качестве эксперимента, или когда "очень надо" раскорячиваться можно и не так, но смысла
попадать в эту ситуацию в общем-то нету... запас надо иметь по нынешним временам на полгода-год работы.

Пруток калиброванный продают те-же, кто производит фрезы (крупные компании).
Чтобы не шлифовать ничего на заводах можно покупать копеечные китайские гравера,
и их уже перетачивать.

А так да, я уже порядком видел результатов деятельности "очумелых ручек", обычно правда народ
в сторону удлиннения инструмента двигался.

_________________
хороший боцман любой обмер совершает веслом.

Подскажите, где по 40$ купить шуруп, у нас минимум 2 раза дороже. Китайские граверы не подходят для перетачивания, там перетачивать нечего. Конечно, делать фрезу своими руками - это вынужденная мера, а не решение всех проблем.

Ключевое слово продают, а мне просто так сделали, по дружбе. Не забывайте из чего некоторые фрезы делаются, из прессованного порошка, фактически из отходов. Я думаю инструментальная сталь лучше.

bitsbits.com




Мне попадались как-то раз довольно длинные. Кстати и фрезы попадаются с очень длинной "ножкой" порою.
Но фрезы обычно из твердосплава, не думаю что разумно с ним работать по воску.
Хотя я откладываю до сих пор всё сломанное, кто знает когда понадобится.

_________________
хороший боцман любой обмер совершает веслом.

Очень ошибаешься.

Стальная фреза работает месяц - полтора.
Твердосплавная (даже китайский гравер) в среднем полгода а часто и дольше.

Тупо изнашиваются.

А так - да китайца порой нечего точить... бы... а вот центроискателем посмотришь. то 0.1 выжать можно

Не путайте пожалуйста понятия, закаленные фрезы и твердосплавные. Твердосплавных я не знаю не одной. Я думаю они есть, но не для воска, а для металла, совсем с другими углами заточки.

-Ты видишь суслика?
- Нет.
-А он есть.
Примерно так и с фрезами, если вы не видели твердосплавных фрез для воска, это еще не значит, что их нет. Работаю такими уже второй год.
http://cncbit.ru/product/1228/
