Вы эээ... можете толком пояснить что и где на кривизну проверить ?
(тем паче сейчас есть чем отторцевать)

_________________
хороший боцман любой обмер совершает веслом.

Я в том смысле, что точность этого держателя ни на что не влияет. А надо бы ось вращения фрезы поточнее запараллелить с Z или заперпендикулярить ее с XYA, что (в идеале) одно и то же. Если торец фрезы врезается в поверхность XY где-то в одном месте (след - дуга), то в эту сторону шпиндель и наклонен. Можно опустить фрезу до полного врезания (след - окружность), прикинуть глубину и направление полного врезания и, соответственно, угол наклона в 3D редакторе и исправить уже в натуре.

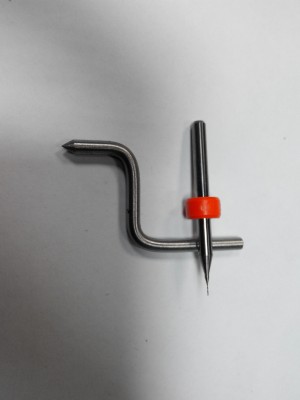

Для юстировки перпендикулярности шпинделя по осям Х и У использую вот такую приспособу...назвал её балеринкой.
Это некий "аналог" по функционалу конечно, двухиндикаторной приспособы для этихже целей.
Торцую 3мм фрезой площадку на пластине и убираю с помощью балеринки перекосы в двух плоскостях. Где нужно, подкладываю фольгу. В моём случае медная.

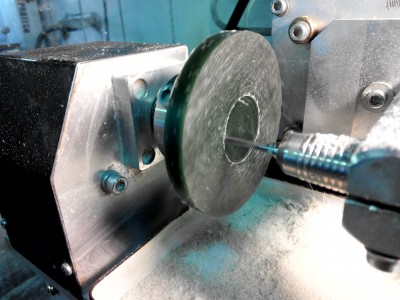

Для юстироки в горизонтальном шпинделе торцую пластину уже в поворотке.

Кстати, летучая фреза, флай каттер, сингл пойнт и балеринка - это все одно и то же.
И еще у Стрижа такая особенность, что удобно довернуть шпиндель в плоскости XZ предусмотрено (латунными упорами), а в плоскости YZ - придется слегка помучиться.
И кроме того, излишняя несоосность шпинделя и Z может сказаться при использовании длинной фрезы, но забазированной по XY короткой болванкой.

Всё верно. Для юстировки в плоскости XZ латунные упоры, для YZ- подкладывание фольги.
Почему именно такая конструкция балеринки? Это простота изготовления и не нужно точного оборудования. Кусок серебрянки 3мм и немного погнуть подходящим ручным инструментом.

И тут появляется возможность вернуться к названию темы! Марафон с этой штукой лучше не включать, чтобы не появились лишние проблемы.

Согласен. Балеринкой только в ручном режиме!!! На всякий случай можно даже штекер вынуть из блока.

Такое впечатление, что это вертикальный люфт марафона виноват в образовании квадратичной матрицы в 20 микрон на поверхности резки. У меня он есть, этот люфт (подпружиненный). Самого держателя цанги в корпусе люфт - на милиметр-полтора. Это, вообще, нормально?
Подпружиненный люфт этот идет в сторону минус Z.
Т.е. если заготовка давит снизу, то люфта нет: в эту сторону жестко.
