Делаю модель шириной 4.5 мм. Вырезаю, ширина 4 мм. Это почему такая разбежка идет то?и от чего зависит?

Ну в отпуске же телепаты...

От чего угодно, начиная от неправильной УП и кончая неверной юстировкой станка.
Что проверили и исключили "уже" ?

_________________
хороший боцман любой обмер совершает веслом.

в чем может быть неправильна УП?я же экспортирую Стл-ку и с нее уже делаю УП. Не может же она изменится?Все уп строится на изначальном размере СТЛ-файла. Недавно свет отключали..станок остановился. Но потом вроде забазировался и все стало нормально. Главное, чтобы размер кольца выдал идеально... там 23.6 и столько же показано на штангеле.а вот в ширину 0.5 мм сожрало блин.

Понятия не имею "в чём". Вы проверили - УП правильная ? Правильный набор координат ?
Как-бы это сказать... лично вы заинтересованы в том, чтобы у вас работало.
К этому ведет понятная, логическая схема действий, она заключается в проверке различных частей техпроцесса.
Вначале как правило проверяют более сомнительные, и простопроверяемые, затем менее.
Вы какие уже проверили ?



К сожалению, данных по-прежнему не достаточно для какой-либо интеллектуальной деятельности.
Возможно кто-то поймет интуитивно. Это не исключено.

Если вам волнует ситуация, я бы на вашем месте провел простые тесты. Круг, квадрат, параллелепипед итп.
Если нет - оставил как есть.

ЗЫ. А UPS точно надо купить... дешевле будет... в разы.

_________________
хороший боцман любой обмер совершает веслом.

ЗЫ. Есть еще один вариант: вы в самых мелких деталях описываете свой техпроцесс и потом делаете проверки,
которые вам тут помогут подобрать.

_________________
хороший боцман любой обмер совершает веслом.

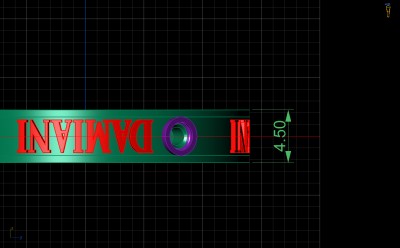

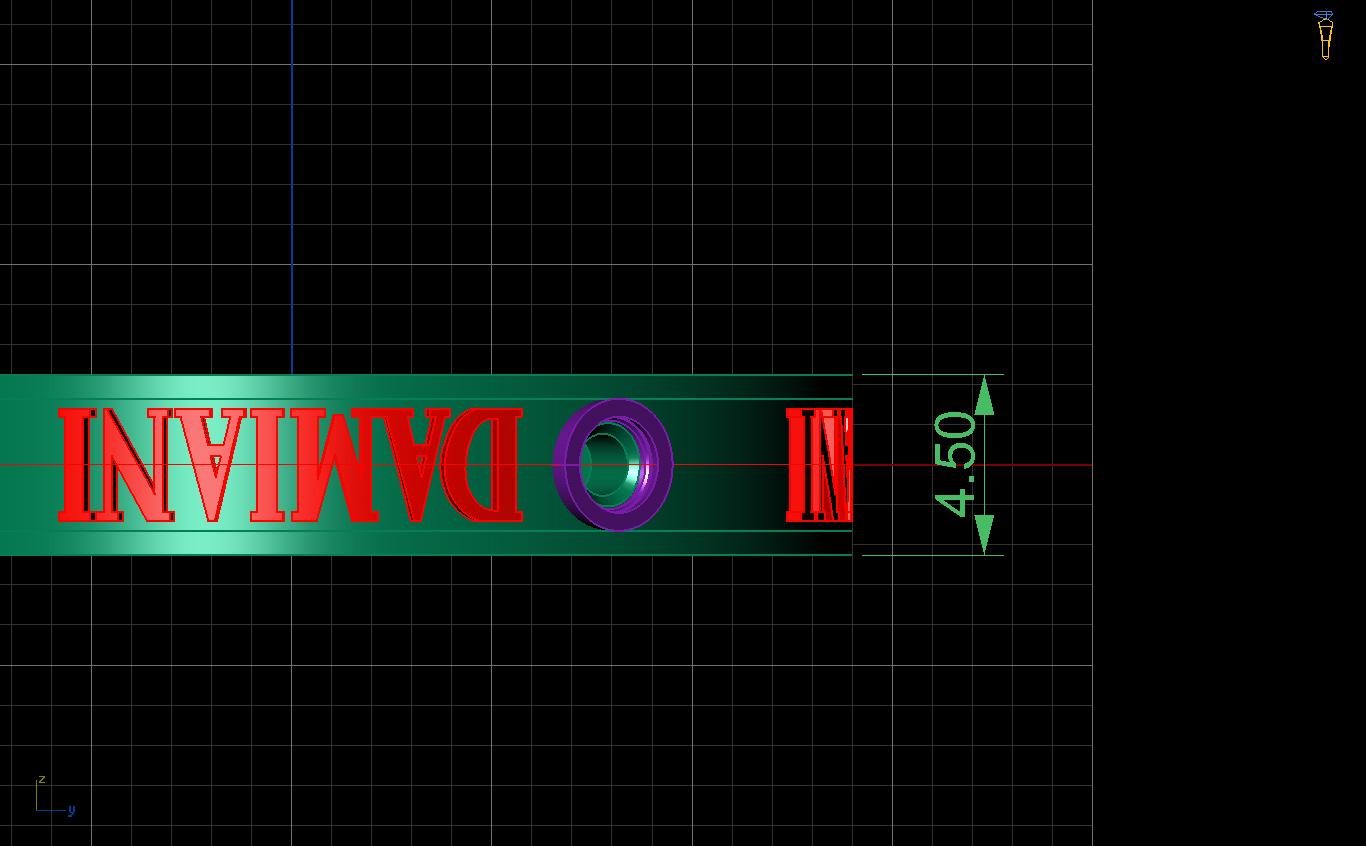

Стл-ку открыл...ширина 4.5 мм. А где посмотреть в ДП ширину модели не знаете? Я чего то разобраться не могу никак:)Причем самое обидно..что идеально ровно 4 мм вместо 4.5:(

А насчет UPS. Пока стеснен в финансах...да и свет выключали на 1.5 часа. Простая ЮПС за 100 долларов не спасет. а покупать за 800 нет возможности:)

Штатно выключите.
Даже за 100у.е. вы сможете сэкономить на фрезах.

_________________
хороший боцман любой обмер совершает веслом.

В ДП в массе мест.
Сегменты для part и operation к примеру.

В управляющей программе движение с амплитудой 4.5мм или менее ?
Откройте блокнотом и посмотрите, там всё предельно просто.
Не надо смотреть в ДП, надо смотреть в результате.
Если там всё плохо, проблема в генерации УП, если нет - в исполнении.
Проверьте что у вас нагенерилось...

_________________
хороший боцман любой обмер совершает веслом.

о, вроде есть прогресс:)
