Matrix

gemvision_61

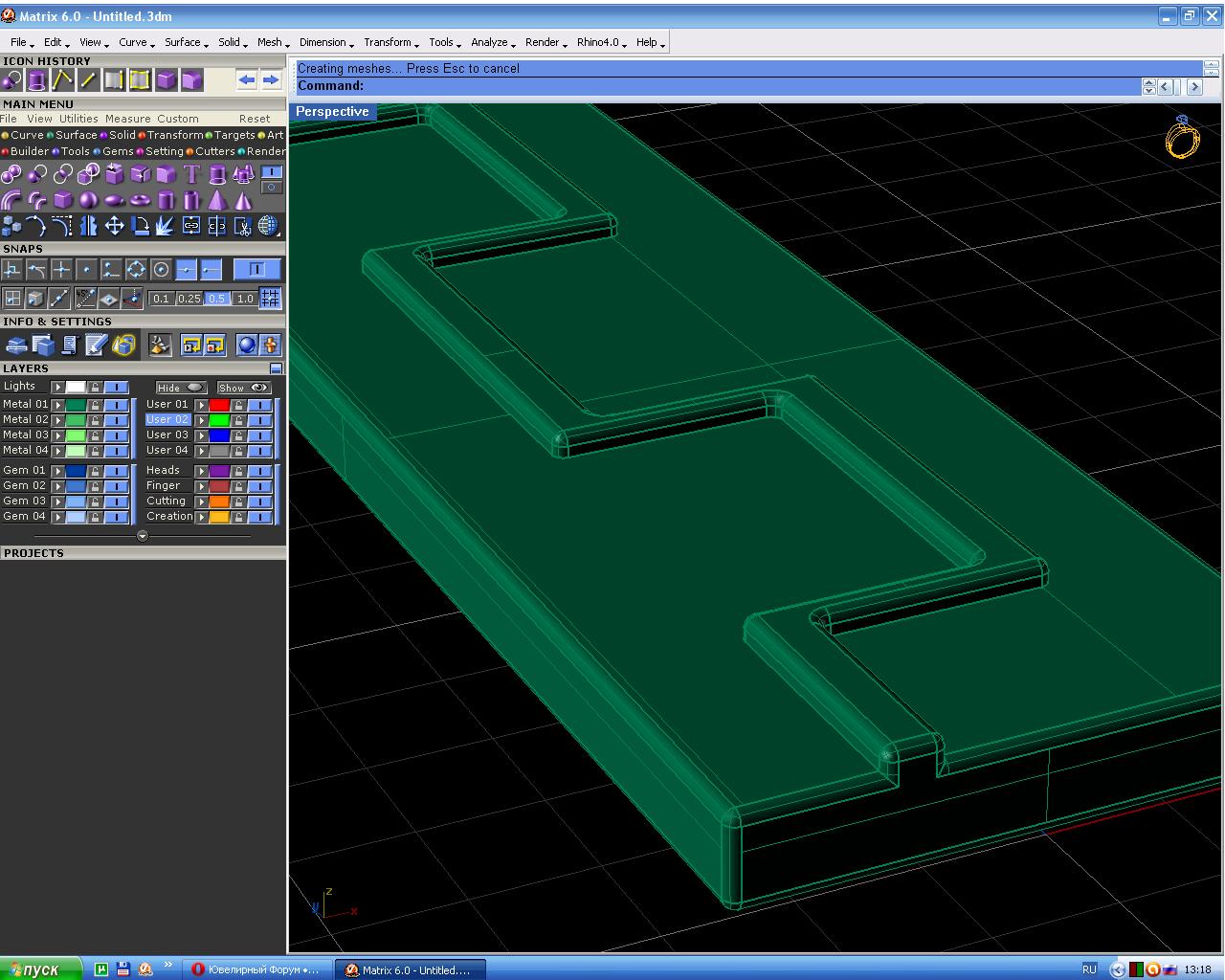

Вот файл....

Фокин Сергей

gemvision_61 писал(а):

Вот файл....

А радиус какой нужен?

gemvision_61

Фокин Сергей писал(а):

gemvision_61 писал(а):

Вот файл....

А радиус какой нужен?

Главное чтобы не было "топорного" вида))) У меня даже 0,002 радиус не строился(((

Фокин Сергей

gemvision_61 писал(а):

Фокин Сергей писал(а):

gemvision_61 писал(а):

Вот файл....

А радиус какой нужен?

Главное чтобы не было "топорного" вида))) У меня даже 0,002 радиус не строился(((

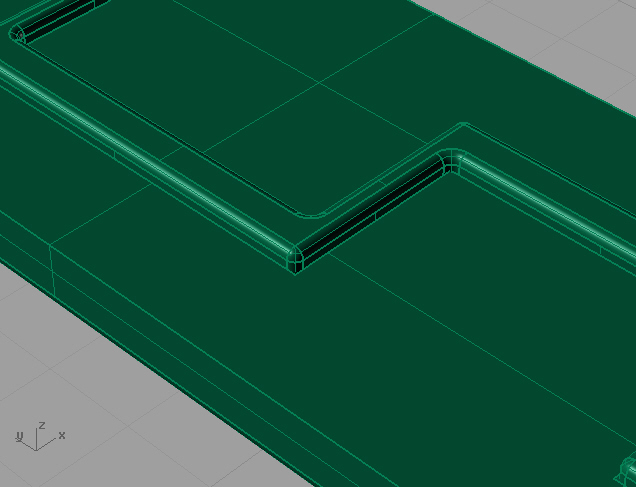

Построил с радиусом 0,1..
Как делал, расскажу потом, сейчас срочно уехать нужно))

NKFO

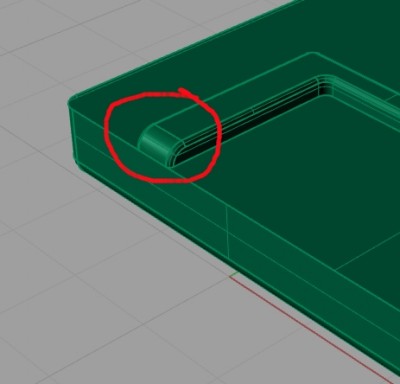

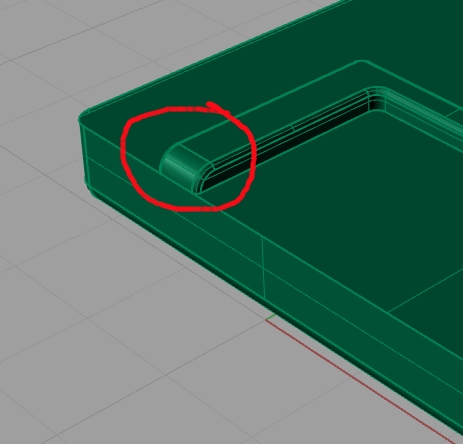

Проблема была вот в этих местах.

Это скругление наверняка было сделано FilletEdge.
Его нужно было построить по-другому. (Я вычел Boulean-ом)

gemvision_61

NKFO писал(а):

Проблема была вот в этих местах.

Это скругление наверняка было сделано FilletEdge.
Его нужно было построить по-другому. (Я вычел Boulean-ом)

То есть...?
не надо было скруглять эти места?

NKFO

При построении змейки не нужно было использовать команду FilletEdge, она коряво работает, когда радиус скругления близок к радиусу поворота ребра.
Как вы строили закругление на конце змейки?

gemvision_61

NKFO писал(а):

При построении змейки не нужно было использовать команду FilletEdge, она коряво работает, когда радиус скругления близок к радиусу поворота ребра.
Как вы строили закругление на конце змейки?

Строил с помощью FilletEdge!
Я уже разобрался))) я делал скругление сначала на поверхности, а потом на змейке, а нужно было их вместе скруглять...

NKFO

Фокин Сергей писал(а):

Построил с радиусом 0,1

Позвольте усомниться!

Если не перестроена полностью верхняя деталь, то анализ кривизны показывает, что минимальный радиус скругления 0.0968 мм
Поэтому можно сделать FilletEdge с радиусом 0,095.
0,1 мм уже не получается.

gemvision_61

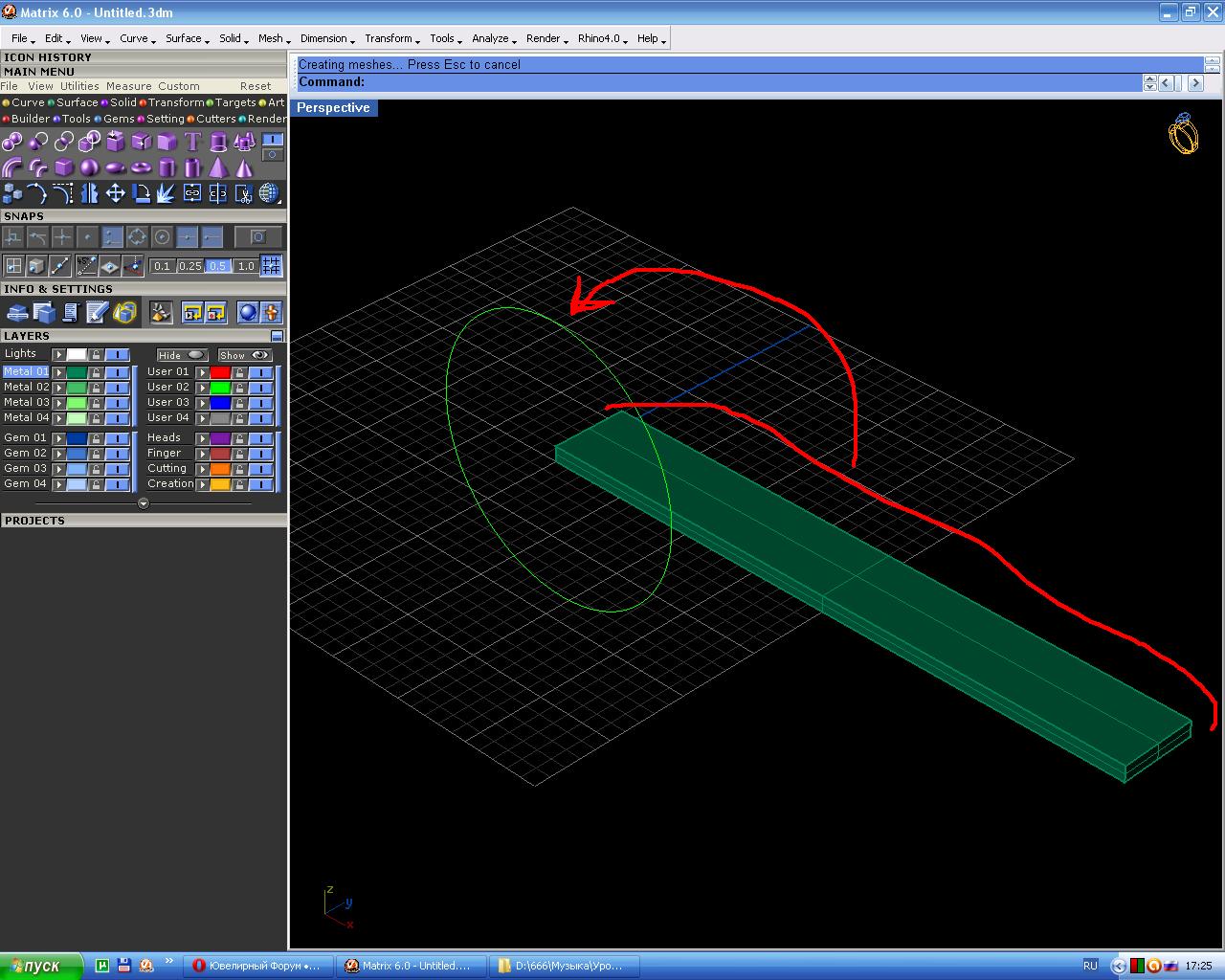

Подскажите пожалуйста, как можно свернуть прямой параллелепипед по диаметру кольца?
