Вот http://zalil.ru/30523596 а дальше создаёте поверхность по своему усмотрению , например по двум направляюшим . У меня инет с малой скоростью , большие файлы заливать не могу

_________________
RhinoGold
DIY CNC

к................Екатерина
Вы ставите большой радийс скругления..........по этомйу хвосты.
Уменьшайте........может даже до 0.05. Всё завсит от размера вашей детали.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Екатерина, а если не секрет, где диплом по 3-D моделированию ювелирки дают?
Рассказываю поэтапно как поступить в Вашем случае для скругления поверхности объектов.

1. Explode - Того обьекта, который будем сглаживать.
2. DupBorder - Верхнего "Surface"
3. OffsetCurve - Во внутрь верхнего "Surface" и вниз на стенку (например на 0.5мм)
4. Split - Режем верхнюю и боковую поверхности линиями которые получили с помощью "Offset"
5. Delete - Удаляем отрезаные участки (в нашем случае участки 0.5мм)
6. Arc Direction - Цеплям дугу с нужным радиусом на верхнее и нижнее направление полученных линий (на сложных поворотах и углах ставим дополнительные дуги для заливки)
7. Sweep2 - Заливаем поверхность по двум контурам исспользуя дуги как профиль.

Ну и в итоге получаем требуемый результат.
Есть ещё пара вариантов, но этот наверно будет самый подходящий.

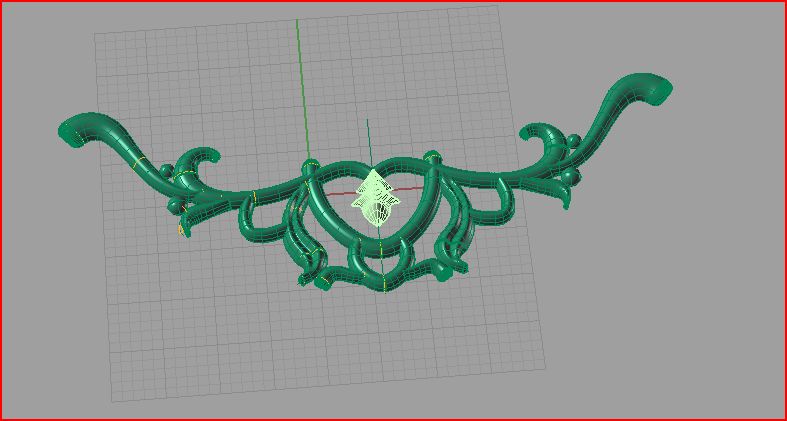

По 3d моделированию ювелирки нигде, сама обучаюсь потихоньку, а диплом можно и вручную делать, просто такие тонкие вещи в ручную не сделаешь((((Учусь в ИГЭУ, на специальности художественная обработка металла. Спасибо большое за подробное объяснение, но я уже сделала, как могла)))Вот мое творение))))

Ну вот видите , а вы "Не могу , не могу" . Главное захотеть . А как вы сделали ? подробности

_________________
RhinoGold
DIY CNC

Хорошо у Вас всё получилось. Похоже профилями делали? Получилось лучше, чем можно было ожидать!

Спасибо)))да профилями делала)))

Доброго времени суток!
Подскажите пожалуйста, как лучше и удобней сделать такую верхушку кольца на шинке в Matrix 6.0?...

А в чём сложность? Сделали цилиндр немного больше диаметра кольца, отразили на него обведённый "в виде сверху" контур рисунка, потом цилиндр под палец и бульте потихоньку. Ну а завершюащей стадией сделаете накладку или просто камни на поврхности поставите. На всё про всё часа полтора, не больше.

Так и думал))) Спасибо большое!
