ravant писал(а):
спасибо, Игорь, за проделанную работу. только мне нужно самому понять, как правильно выходить из данной ситуации... как в кореле сшивать контуры? какой командой? и вообще, алгоритм какой-то мудреный получается. может есть более грамотный путь? я сохранял файл из рино в формате ai, а потом открывал его в кореле напрямую, без импорта. так правильно?
Мне много приходилось делать вешей в формате SVG для станка лазерной резки SMARK. По началу делал всё в COREL ( так как только из него мог экспортировать в формат SVG), потом понял что в RHINO удобней и быстрее получается работать со сплайнами. Но единственный путь перегона в SVG это как раз тот путь что использовали ВЫ. RHINO--->AI---->COREL---->SVG. Но мне не нужны заливки, по этому я сразу перегоняю в SVG.

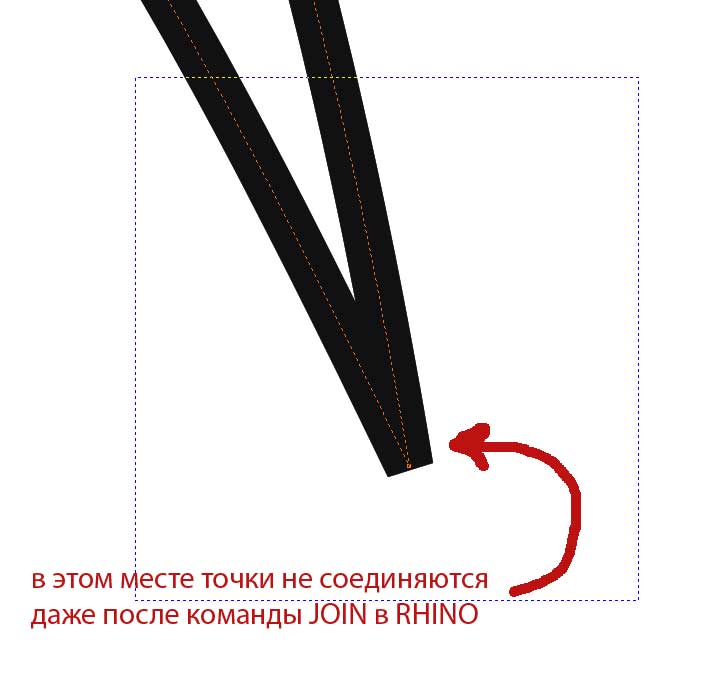

Проблема файла AI из RHINO, что даже при JOIN у него есть не замкнутые (для COREL) точки, а так как контур не замкнут COREL его и не заливает!
Решение такое.

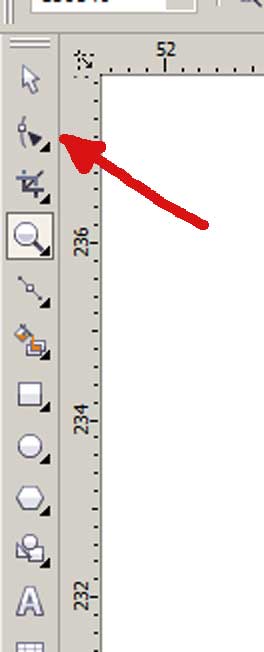

1..перейти в режим редактирования точек в COREL.......рис-1
2..Выделить эти две смежные точки ( просто обвести ).....................рис-2

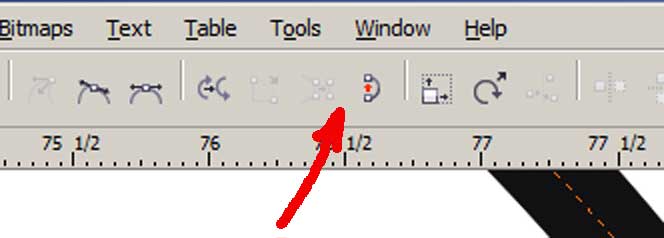

3..НА панели нажать кнопку.......................................рис-3
После чего контур будет замкнутым и как следствие зальётся.....рис-4

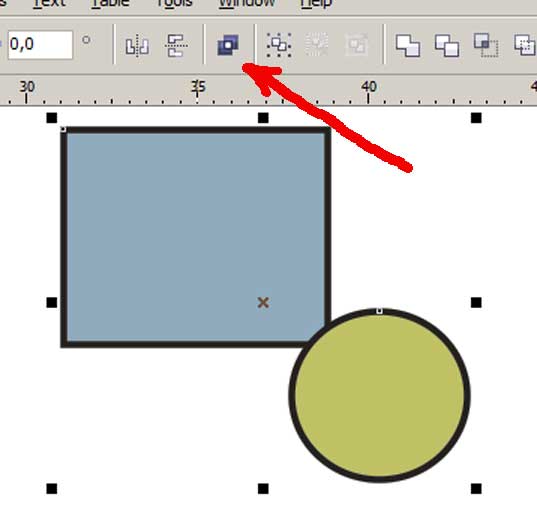

иногда бывает что у контура две не залитые точки ( то есть он как бы состоит из двух сплайнов) тогда эти сплайны в начале нужно соединить, как бы в одну фигуру командой Combine ? а уже потом сливать точки. Эта команда находится в верхней панели инструментов, при условии что выделенны сразу два объекта.
Вот вроде и всё
