ravant
 Заголовок сообщения: Re: Matrix
Номер сообщения:#111  Сообщение Добавлено: 18 мар 2011, 00:31
Не в сети

Зарегистрирован: 23 дек 2010, 23:43
Сообщения: 480
Благодарил (а): 5 раз.
Поблагодарили: 6 раз.
и то верно! стоит в рекламных целях такое колечко сварганить. народ наверное пищать будет... а как конец прямоугольника закрутить? там ведь на 180 градусов? я еще только учусь... :oops:
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Matrix
Номер сообщения:#112  Сообщение Добавлено: 18 мар 2011, 00:41
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Берем большую длинную фразу.
Допустим колечко будет размера 20-го.
20*Пи*4=примерно 250 мм
и полоску длиной 250 мм, шириной скажем 3
По этой полоске пишем эту фразу.
Выпуклыми или впуклыми буквами по желанию
Потом делим эту полоску с буквами на 4 одинаковых куска и складываем из них коробочку, естественно без торцевых заплаток.
В зависимости от очередности расположения четвертинок полоски по сторонам коробочки в соответствующую сторону скручиваем на четверть оборота эту конструкцию по или против-часовой стрелки.
Ну а дальше по схеме Сергея. FlowAlongCurve с параметром strech.
В общем, проще показать :D
Вернуться к началу
 Профиль

gemvision_61
 Заголовок сообщения: Re: Matrix
Номер сообщения:#113  Сообщение Добавлено: 18 мар 2011, 00:42
Не в сети

Зарегистрирован: 26 фев 2011, 01:18
Сообщения: 11
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Фокин Сергей писал(а):
Народ, хватит стебаться над вопросами новичка, себя вспомните))
Из развёрки (парралепипеда в данном случае) можно свернуть кольцо используя команду Flow Along Curve.
Выделяем развёртку, затем показываем базовую кривую ( в данном случае прямая длинна которой совпадает с длинной развёртки), а затем таргет курв (кривую цель), это окружность.
Всё должно получиться ;)
Кстати, действие этой команды ( как и впрочем многих других) можно посмотреть в хэлпе, выбрав эту команду и нажав кнопку Ф1.


Большое спасибо за помощь)))))))
Вернуться к началу
 Профиль

ravant
 Заголовок сообщения: Re: Matrix
Номер сообщения:#114  Сообщение Добавлено: 18 мар 2011, 00:43
Не в сети

Зарегистрирован: 23 дек 2010, 23:43
Сообщения: 480
Благодарил (а): 5 раз.
Поблагодарили: 6 раз.
чем скрутить то? каким образом?

кстати, сижу-думаю... как такое на фрезере вырезать...
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Matrix
Номер сообщения:#115  Сообщение Добавлено: 18 мар 2011, 00:47
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Ну без обиды!
F1 в Рино4 просто гениально сделано!!!
По каждой команде исчерпывающий ответ с иллюстрациями, видео и описанием всех опций.

Да и сеть в помощь!
Вернуться к началу
 Профиль

ravant
 Заголовок сообщения: Re: Matrix
Номер сообщения:#116  Сообщение Добавлено: 18 мар 2011, 00:49
Не в сети

Зарегистрирован: 23 дек 2010, 23:43
Сообщения: 480
Благодарил (а): 5 раз.
Поблагодарили: 6 раз.
понял, понял... спасибо. сижу вот, играюсь...
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: Matrix
Номер сообщения:#117  Сообщение Добавлено: 18 мар 2011, 00:54
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.

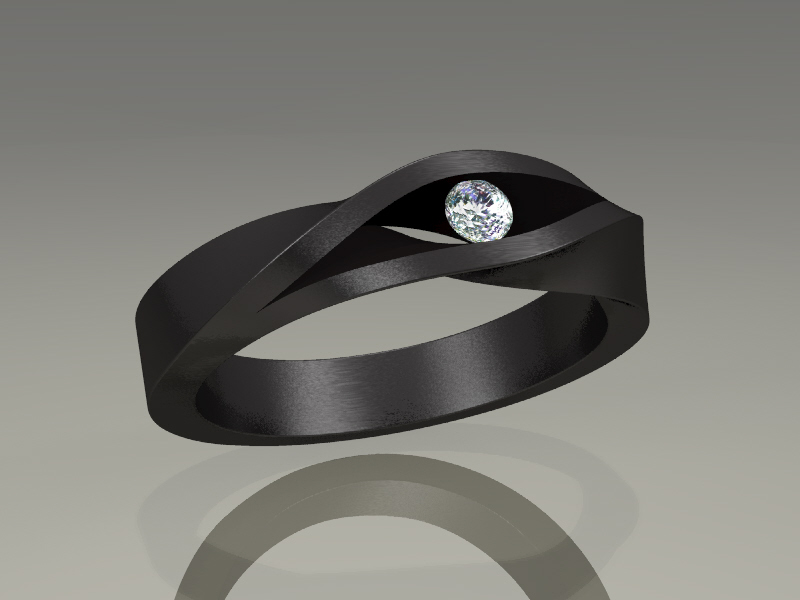

А я вот какое колечко делал ;)
Мёбиус в ювелирном исполнении.


Вложения:
R00049.jpg [ 74.29 КБ | Просмотров: 2755 ]
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Matrix
Номер сообщения:#118  Сообщение Добавлено: 18 мар 2011, 00:57
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Класс!
Эх, жаль в отражении не видно! :D
По пальцу то ребро наверное все таки сглажено.

А вот такой вопрос!!!
Можно ли это кольцо на 4-х осевом фрезере вырезать?
И какая стратегия с минимумом недорезов?
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: Matrix
Номер сообщения:#119  Сообщение Добавлено: 18 мар 2011, 01:35
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
Модель делалась под солид, на фрезере сложновато будет, на 4х то осях((
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Matrix
Номер сообщения:#120  Сообщение Добавлено: 18 мар 2011, 02:09
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
А если ось вращения не вдоль "по пальцу", а поперек;) ? Да на 4х осевом..
Это фотка(аватарка) с забугорного форума... Станок ММ.


Вложения:
73_dsc01087.jpg [ 5.89 КБ | Просмотров: 2730 ]
