micgelly
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#11  Сообщение Добавлено: 14 сен 2011, 17:59
Не в сети

Зарегистрирован: 14 сен 2011, 14:04
Сообщения: 22
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
У меня модель представляет собой медаль. То есть на плоской подложке выпуклое изображение. Вот с нее надо сделать векторный рисунок. Наверняка отсечь плоскую подложку не проблема, а вот что дальше делать это вопрос... :(
Тупо обводить контура я убьюсь. Там крылья и много мелких деталей... :(


Последний раз редактировалось micgelly 14 сен 2011, 18:01, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#12  Сообщение Добавлено: 14 сен 2011, 18:00
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Попробуйте вместо AI формат DXF с параметром natural (это чтобы перемычек не было).

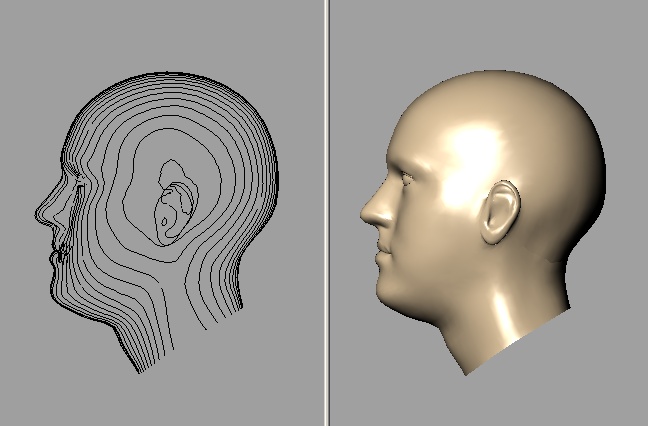

Для того, чтобы передать рельеф я бы сделал набор сечений на разных высотах. Ща попробую показать.

Вложение:
мой бошка.jpg
мой бошка.jpg [ 57.08 КБ | Просмотров: 3508 ]


Слева вектора, справа модель.
Чей-то ерунда какая-то получается...

Проще на самом деле рендер и потом с картинки трассировку.

А такой вопрос!!! А корел никакие 3дешные не открывает?
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#13  Сообщение Добавлено: 14 сен 2011, 18:01
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
igor писал(а):
Я уже писал.......одной кнопкой по любому не выйдет из 3D сделать 2D :cry:

Scale 1d и свести в плоскость :) ?
Не вариант ?

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#14  Сообщение Добавлено: 14 сен 2011, 18:10
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
Похоже что у Вас вообще модель полигональная. Простых нет вариантов.
Только руками. Можно ещё сделать качественный рендер и потом сделать трассировку в кореле.
Но это ещё дольше.

Scale 1d и свести в плоскость :) ?
Не вариант ?

Там все линии всё равно будут видны. Сетка идёт на экспорт.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

Nameless
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#15  Сообщение Добавлено: 14 сен 2011, 18:34
Не в сети

Зарегистрирован: 02 июл 2011, 14:19
Сообщения: 114
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
NKFO писал(а):
А такой вопрос!!! А корел никакие 3дешные не открывает?

открывает, да рендер можно сделать сразу в векторе, но это не в рино :)
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#16  Сообщение Добавлено: 14 сен 2011, 19:02
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
О! Чё я вспомнил! Есть смешной рендер для рино - бонго. Получаются всяческие карандашно-акварельные эскизы. А потом трассировка. Само то!
Вернуться к началу
 Профиль

micgelly
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#17  Сообщение Добавлено: 15 сен 2011, 15:09
Не в сети

Зарегистрирован: 14 сен 2011, 14:04
Сообщения: 22
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Пойду убьюсь. :( Видимо придется кого нибудь просить вручную в Corel отрисовывать...
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#18  Сообщение Добавлено: 15 сен 2011, 17:58
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.
Вы б хоть картинку медальки показали! А то ведь всяко разно бывает. Поди знай что у вас там на медальке.
Убиваться не стоит. ;)
Вернуться к началу
 Профиль

Bob
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#19  Сообщение Добавлено: 15 сен 2011, 18:29
Не в сети

Зарегистрирован: 13 дек 2010, 22:33
Сообщения: 146
Откуда: М-сква
Благодарил (а): 5 раз.
Поблагодарили: 2 раз.
micgelly писал(а):
Дело не в невидном. Просто надо объемную фигуру превратить в плоскую. Я не спец в Rhino поэтому не знаю как. :(


Может помочь:
- команда Smash (см. хелп - запустить команду, потом F1)
- команда Silhouette (силуэт) - сделает контур предмета

_________________
i can has your 3D
http://www.1024karat.com
Вернуться к началу
 Профиль

NKFO
 Заголовок сообщения: Re: Экспорт Rhino - Corel
Номер сообщения:#20  Сообщение Добавлено: 15 сен 2011, 18:37
Не в сети

Зарегистрирован: 07 дек 2010, 18:54
Сообщения: 382
Благодарил (а): 6 раз.
Поблагодарили: 5 раз.

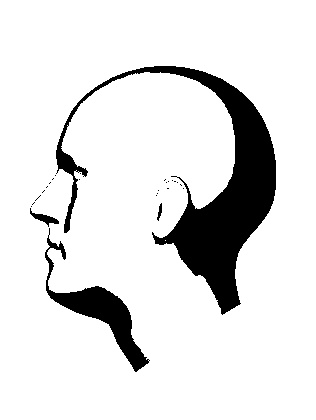

По моему рецепту результат такой.
1. Снимаем кратинку (скриншот с рино в режиме Rendered)
2. В GIMP-е индексные цвета, выбираем порог, чтобы читался рельеф.
Вложение:
мой бошка2.jpg
мой бошка2.jpg [ 14.3 КБ | Просмотров: 3470 ]

3. Онлайн трассировщик растровых картинок VectorMagic (если не путаю)
4. Забираем результат в нужном формате.
Вложение:
Результат трассировки.7z [1.75 КБ]
Скачиваний: 416

Это про всячиске рельефы и прочие художественные элементы, буквы, рантики и прочую плоскотню конвертировать в DXF
