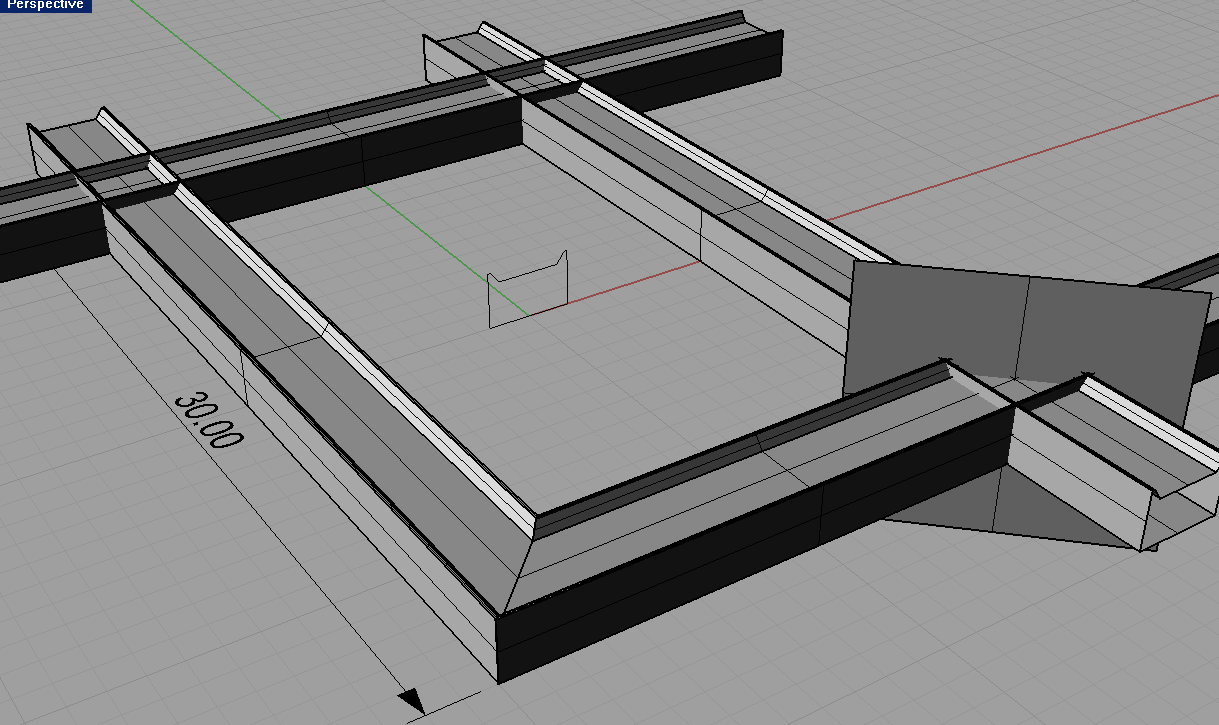

вот-булевыми операциями получилось-
так правильно делать?

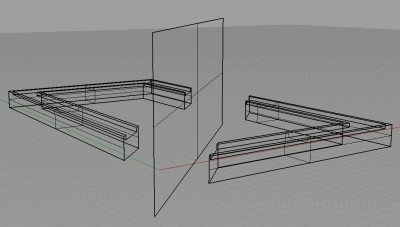

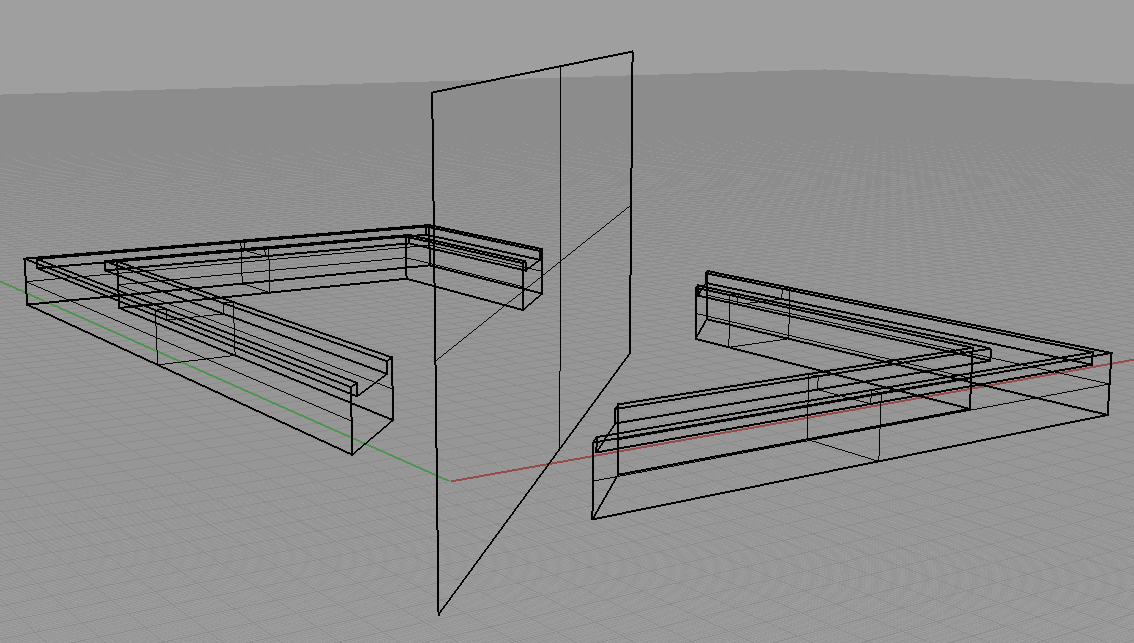

сделал, как Paser советовал-порезал по диагонали и сджойнил-
вроде все получилось как нужно (по-поводу кромок). а с солидами что-то с кромками не выходит...

Парни! Надо бы сразу нужным путем идти.
Для такой рамки (а со временем думаю она станет сложнее)

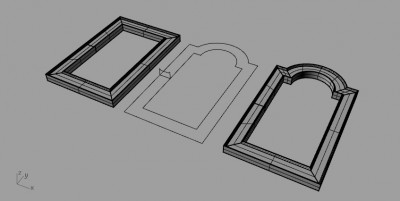

лучший способ построения - профиль по 2 направляющим. Да и камни потом расставлять надо будет по линии.

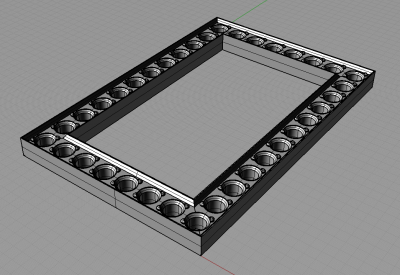

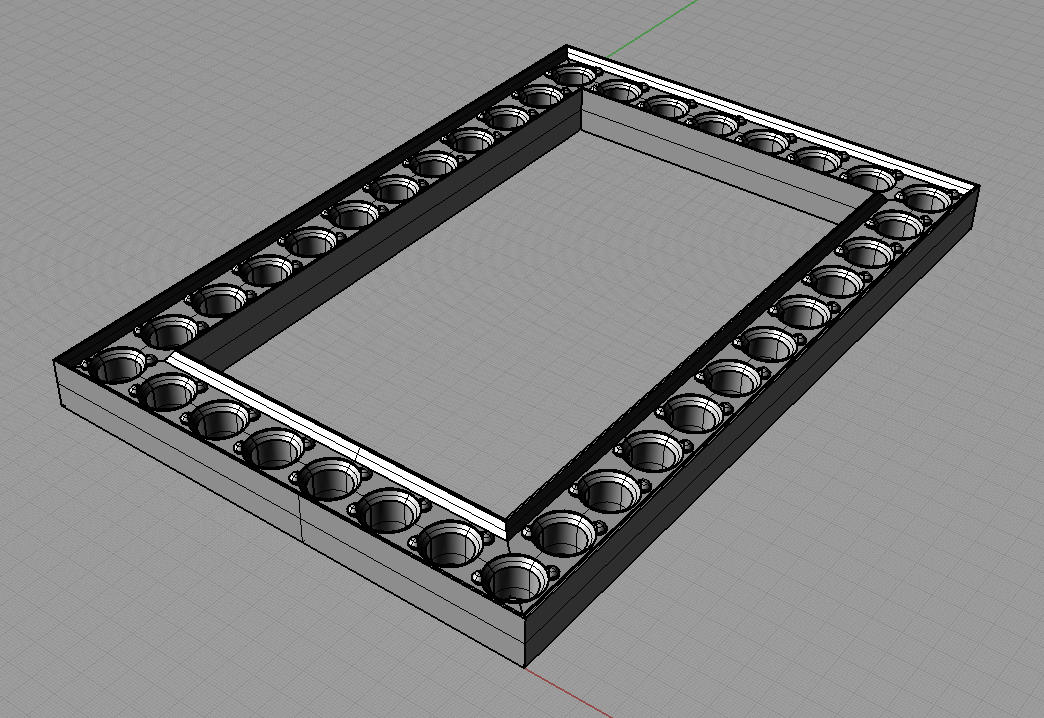

во! домучал вчера! доволееееен!.. теперь нужно попробовать вырезать...
Алексей, спасибо за вариант. по такой схеме думал строить овальную рамку... вижу, что все получается. интересно только, почему углы получаются как нужно, без искажений. по какому алгоритму движется профиль?..

Сама модель камня взята несколько лет назад из techgems.

Посадочные места в количестве 2 штук используются для разных ситуаций. Все имеет разные цвета, тем самым используя selcolor можем удалять/скрывать лишнее.

Кроме того, все объединено в группу, в центре каждой группы находится по точке для более удобной работы с расстановкой. В каждой группе есть по окружности, определяющей диаметр (в данном примере их удалил, дабы не мешались). На посадочных местах стоит custom mesh в целях экономии ресурсов.

Да, крапан конический в целях улучшения качества прорезки. Оптимизировано количество полигонов до 86 штук.

Так рельса вроде два ?

_________________
хороший боцман любой обмер совершает веслом.

да ладно, бог с ними. это так, риторический вопрос... пытливый ум покоя не дает...
прошу наставить на дальнейший путь... вот сделал я эту модель, дальше что?
1. сохраняю ее в формате stl? разрешение 0.01? в окошке спрашивают тип файла-binary и ascii. что ставить?
2. в арткаме при задании новой модели какое разрешение ставить? а то на визуализации при любом разрешении качество плохое...

А не грубовато ?


Пофиг.


Нихт арткам, на дескпрото я перешел, с вижуал милла... но может и зря.

_________________
хороший боцман любой обмер совершает веслом.

дык я не знаю, потому и спрашиваю... никогда не резал ишшо... сколько обычно ставят?

а если пофиг, то почему размер разнится в 5,5 раз?
