прошу наставить на путь истинный начинающего! пробую построить рамку под камни (пока только по принципу, без соблюдения размеров и пропорций...). построил две поверхности (торцы не закрыты)-

далее совмещаю их-

теперь я хочу убрать внутренние перемычки сверху рамки. выполняю командой TRIM-

и вот тут мне начинает казаться, что что-то не так, поскольку вижу линии на поверхностях-

подскажите, пожалуйста, правильный алгоритм такой задачи. необходимо получит монолитную детальку...

Не надо такой TRIM. Порежь их по диагонали и сделай Join

а разве таким способом нельзя решить? а если мне их нужно крестом соединить?

Можно и таким способом! Но для начала лучше определиться с корректностью вопрошаемого.
Я бы и такое соединение порезал по диагоналям. Исключается появление ненужного мусора при получении монолитной детальки...

Я бы вытянул квадрат в квадрате(кругвкруге/овалвовале и т.д.). Сплитом отделил бы поверхность под камни, опустил на сколько надо и лофтом пристыковал. В конце соединил бы все поверхности.
Rhina "плоха" тем, что одну и туже задачу можно решить множеством способов.

Я стараюсь подобные вещи делать из "солидов" с дальнейшим булеаном и фасками/филлетами

Архив с риновским файлом прилагается

всем спасибо! далее...
1. модель строится под фрезер. обязательно она должна быть твердотельной или достаточно замкнутой поверхности с пустотой внутри?
2. как пустотелую поверхность перевести в твердотельную?
3. каким способом можно порезать деталь? построить вспомогательную плоскость и отрезать по ней?

вопросы к Вигу-
1. в твоем примере камни-они взяты откуда? из какой-то библиотеки или сам рисовал?
2. крапана конические-это из-за учета профиля фрезы?

1.Фрезеру все равно.
2.См. п.1.
..по идее, соединить правильно все составляющие поверхности.
3. Задача требует большей конкретизации.

вот, построил рамку вычитанием солидов-

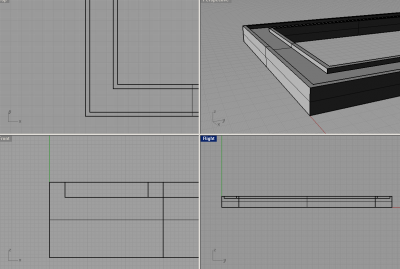

сечение бортиков у рамки 0,4*0,4 мм. пытаюсь сделать кромку по внутреннему периметру командой chamfer surface. значение дистанции-0.3*0.4. получается вот что-

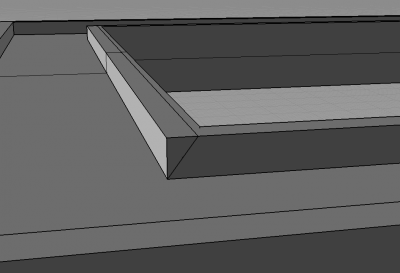

почему сегмент не отрезало?

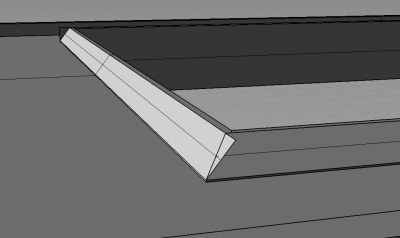

если же параметры дистанции изменить на 0.3*0.38-сегмент удаляется, но внизу остается ступенька-меня так не устраивает. как сделать, чтобы ступеньки не было? плюс остаются плоские треугольнички, которые потом можно удалить командой trim-

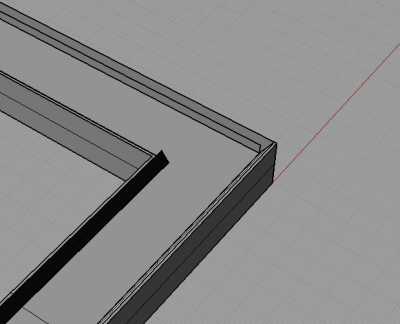

с кромкой по внешнему периметру еще хуже-одна сторона кромку получает, другие три просто вскрываются-
что не так делаю?

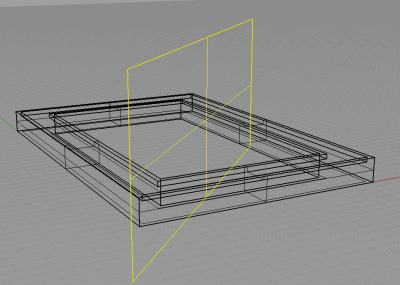

по-поводу третьего пункта. ну возьмем, к примеру, мою рамку. мне нужно ее разрезать на две части. строю вертикальную плоскость-

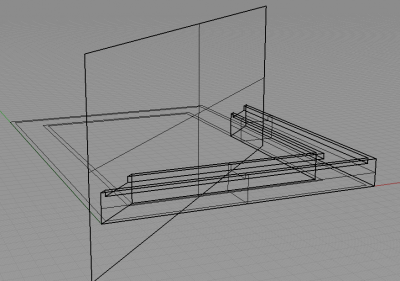

теперь тримом пытаюсь разрезать...

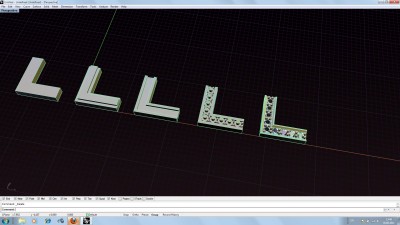

а я хочу, чтобы получилось два отдельных уголка
