Место для публикации СОБСТВЕННЫХ работ.
Изначально предполагается критический разбор проблем, а не самолюбование .
Будьте толерантны к критике, неконструктивной в том числе.
НЕ предполагается, что вы будете выставлять шедевры. Предполагается, что
вы будете выставлять абсолютно рядовые вещи.
Желательно снабдить работу кратким описанием технологий, которые были использованы.



Начать новую тему Ответить на тему  [ Сообщений: 123 ]  На страницу 1, 2, 3, 4, 5 ... 13  След.
Автор Сообщение
 Заголовок сообщения: Работы zeefly
Номер сообщения:#1  Сообщение Добавлено: 28 янв 2012, 09:20
Не в сети
Аватара пользователя

Зарегистрирован: 01 мар 2011, 04:20
Сообщения: 251
Откуда: NY
Благодарил (а): 1 раз.
Поблагодарили: 28 раз.
Вот уже почти год прошёл, как приобрели Миру2 от NSCNC.
Обычно все возможные "косяки" вылезают в технике за это время. У меня всё в порядке. Машина выдаёт всё, что я от неё ожидал и заодно учит по-новому относиться к планированию стратегий резки ещё на этапе моделирования. Постараюсь выставлять здесь работы интересные именно с технической стороны.

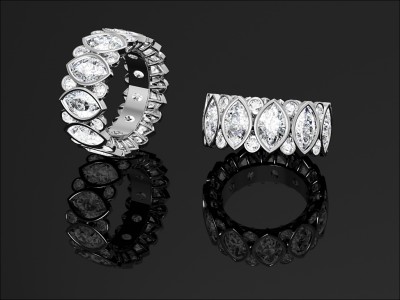

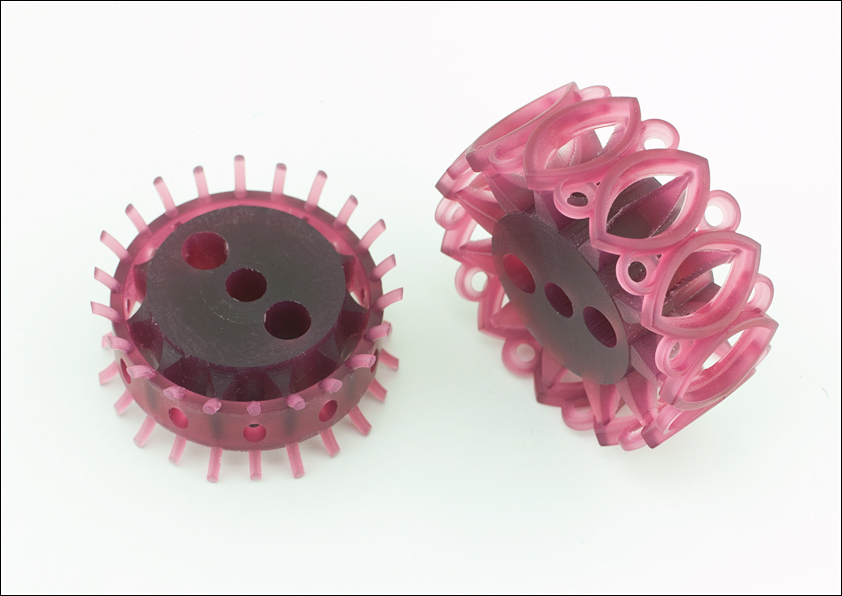

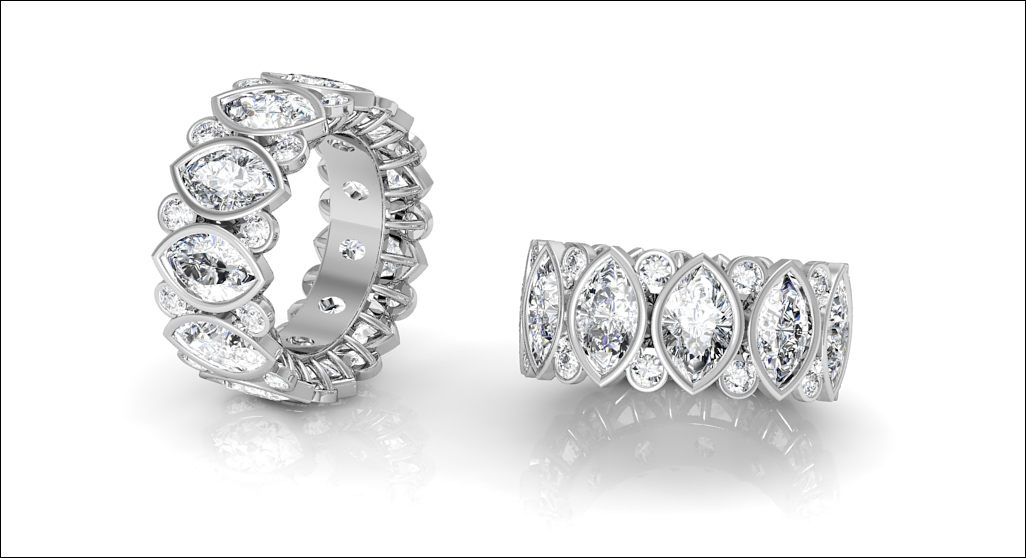

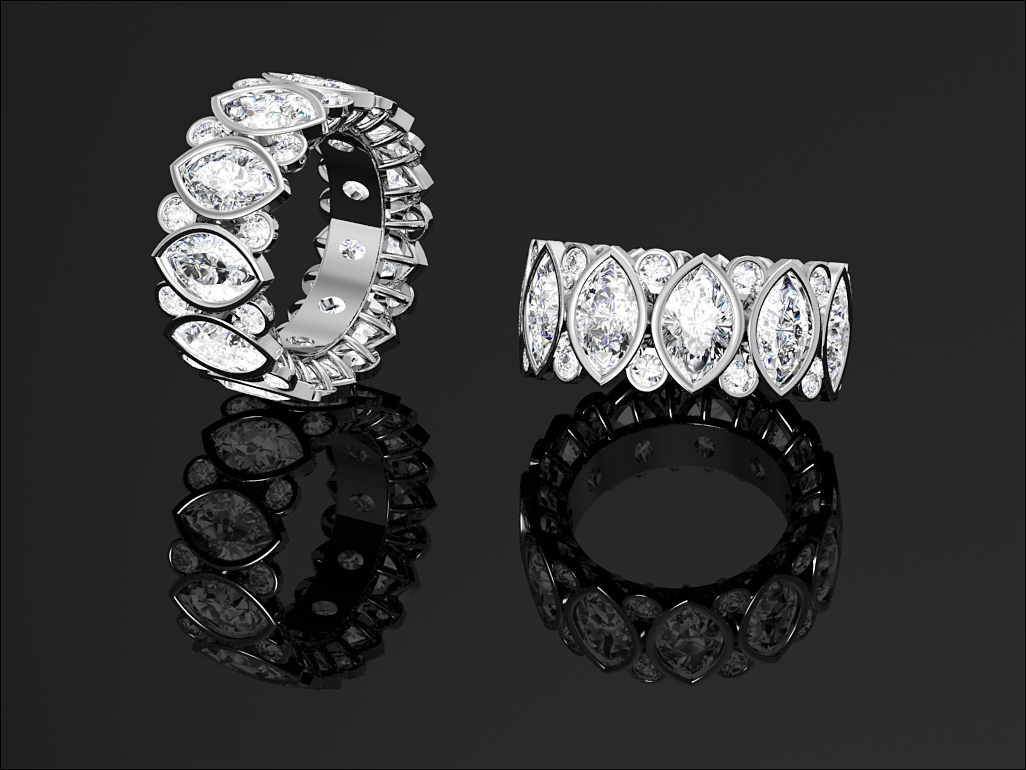

Это кольцо клиент забрал буквально из полировки, так-что само изделие не успел снять, здесь фото восковок и рендер модели. Резал из двух частей лишь для полировки внутренних поверхностей. Пришлось задействовать и 5 осей и Круговую обработку.


Вложения:
03.jpg [ 201.23 КБ | Просмотров: 5954 ]
01.jpg [ 128.54 КБ | Просмотров: 5954 ]
021U8509.jpg [ 153.65 КБ | Просмотров: 5954 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#2  Сообщение Добавлено: 28 янв 2012, 10:27
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
хорошая работа. как всегда;)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#3  Сообщение Добавлено: 28 янв 2012, 10:56
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
Действительно отличная работа!
Вот ещё бы увидеть применение стратегий)

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#4  Сообщение Добавлено: 28 янв 2012, 12:50
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Я, наверное что-то не замечаю, но зачем тут необходима была 5-осевая обработка ?
Чтобы усы вручную не гнуть ?

_________________
хороший боцман любой обмер совершает веслом.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#5  Сообщение Добавлено: 28 янв 2012, 23:07
Не в сети
Аватара пользователя

Зарегистрирован: 01 мар 2011, 04:20
Сообщения: 251
Откуда: NY
Благодарил (а): 1 раз.
Поблагодарили: 28 раз.
SVP писал(а):
Я, наверное что-то не замечаю, но зачем тут необходима была 5-осевая обработка ?
Чтобы усы вручную не гнуть ?


Здесь были свои заковыки. Клиент хотел, что-бы выглядело всё как-бы сделанное вручную из отдельных деталей. Пришлось на внешней части всё прорезать качественно изнутри, т.е. прорабатывать каждый элемент с изнанки, тут без пяти осей было-бы затруднительно. Ну и ещё всякие по-ходу мелочи типа отверстия под штыри с параллельными стенками, прорезка вертикальных стенок между элементами и т.д. Всё это шурупом 0.1, так-что достаточно чисто вырезалось. Ну и самое главное, что-бы после литья и чистки всё собиралось без особых усилий, поэтому и все посадочные плоскости прорезались с помощью 5 осей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#6  Сообщение Добавлено: 29 янв 2012, 09:39
Не в сети
Аватара пользователя

Зарегистрирован: 01 мар 2011, 04:20
Сообщения: 251
Откуда: NY
Благодарил (а): 1 раз.
Поблагодарили: 28 раз.

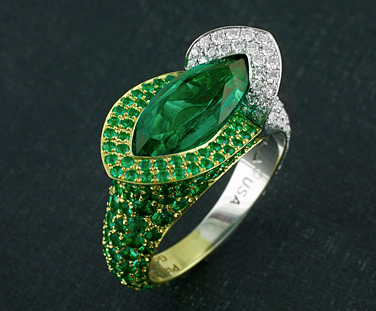

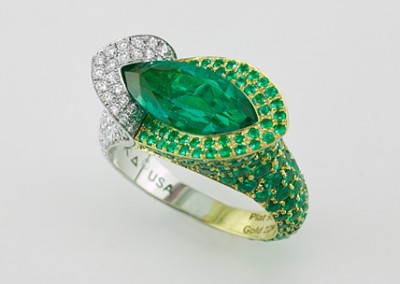

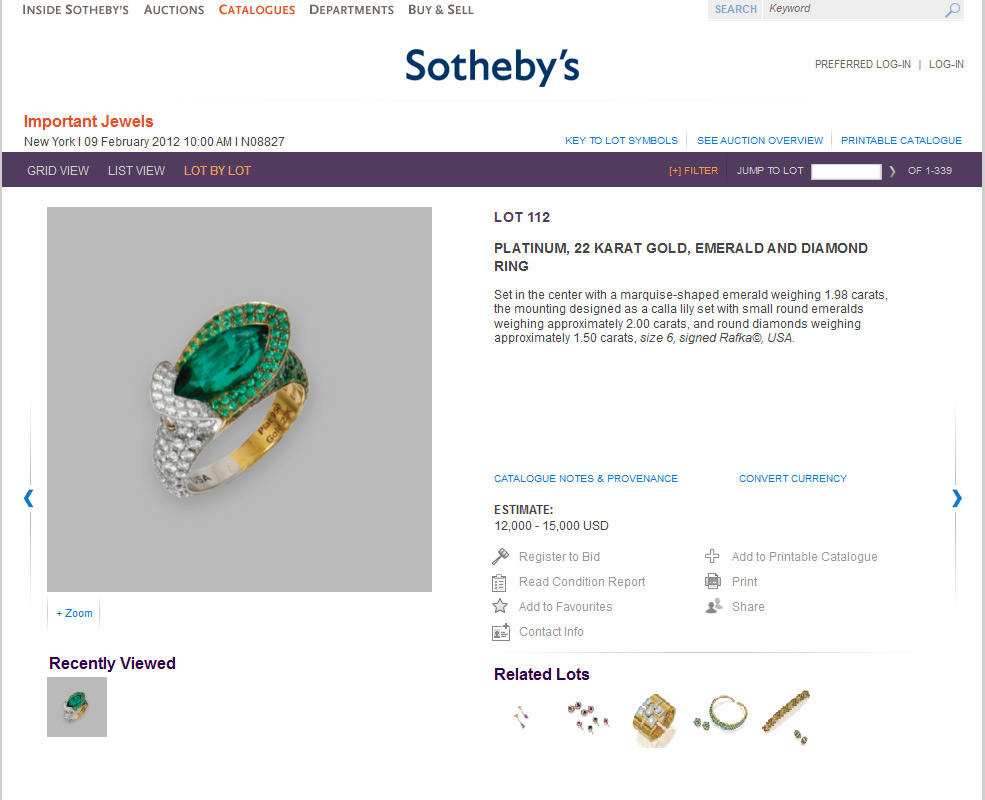

не удержусь похвастаюсь слегка: моя первая работа на сотбис.
коллеги поймут насколько это приятно :)


Вложения:
021U8040f.jpg [ 40.8 КБ | Просмотров: 5891 ]
021U8042f.jpg [ 51.96 КБ | Просмотров: 5891 ]
Stbs.jpg [ 137.75 КБ | Просмотров: 5891 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#7  Сообщение Добавлено: 29 янв 2012, 09:47
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
Поздравляю!
Вопрос технический.
Сборку лазером делали или изумруд крепили в собранное кольцо?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#8  Сообщение Добавлено: 29 янв 2012, 09:55
Не в сети
Аватара пользователя

Зарегистрирован: 01 мар 2011, 04:20
Сообщения: 251
Откуда: NY
Благодарил (а): 1 раз.
Поблагодарили: 28 раз.
Сергей, спасибо! Точно, с изумрудом здесь хитрость: кольцо спаяно внизу, но верхние половинки стягиваются винтом с торца и зажимают камень. Ну и там ещё шарнир внутри что-бы не шаталось ничего. Дорогие изумруды иногда предполагается вынимать из изделия для пропитки кедровым маслом.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#9  Сообщение Добавлено: 29 янв 2012, 09:58
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
Понятно, спасибо!
Отличная работа, впрочем как и всегда :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Мира 2 в работе
Номер сообщения:#10  Сообщение Добавлено: 29 янв 2012, 12:40
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Мои поздравления!!
...как всегда;)
